Matériaux en cuivre pour échangeurs de chaleur
Échangeurs de chaleursont largement utilisés dansCVC et réfrigération, production d'électricité, ingénierie maritime, traitement chimique, pétrole et gaz, transformation des aliments et systèmes de refroidissement industriels. Le cuivre et les alliages de cuivre sont couramment fabriqués entubes, plaques, bandes, tiges et filspour les composants tels quecondenseurs, évaporateurs, refroidisseurs, chaudières, radiateurs et refroidisseurs d'huile.
Vidéo d'installation client :Cette vidéo provient d'un projet client récent et montre l'-installation sur site d'un échangeur de chaleur à tubes de cuivre.
Besoin d'aide pour choisir le bon matériau en cuivre ? Obtenez la recommandation d'un expert →
Guide de sélection des échangeurs de chaleur
Sélection des matériaux en cuivre par type d'échangeur de chaleur
Différentes conceptions d’échangeurs de chaleur fonctionnent sous différentes températures, pressions et conditions de travail. Choisir le appropriéalliage de cuivreetforme de produitest essentiel pour obtenir une efficacité de transfert de chaleur élevée, une résistance à la corrosion et une longue durée de vie. Le tableau ci-dessous fournit un guide de sélection rapide des types d'échangeurs de chaleur les plus courants.
| Type d'échangeur de chaleur | Applications typiques | Produit en cuivre recommandé | Qualités de cuivre recommandées | Pourquoi est-ce recommandé |
|---|---|---|---|---|

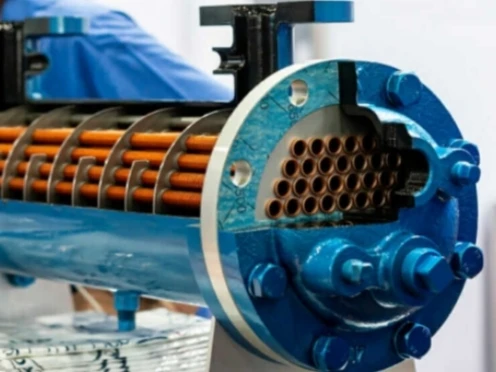

| Échangeur de chaleur à calandre et à tubes | Centrales électriques, traitement chimique, refroidissement marin, usines pétrochimiques | Tube de cuivre sans soudure | C68700, C70600, C44300, C12200 | Excellente résistance à la corrosion, capacité à haute pression et transfert de chaleur fiable à long terme. |
| Échangeur de chaleur à plaques | Systèmes CVC, agroalimentaire, transformation pharmaceutique | Plaque de cuivre | C12200, C11000 | Conductivité thermique élevée, excellente planéité et fabrication facile pour les assemblages de plaques. |

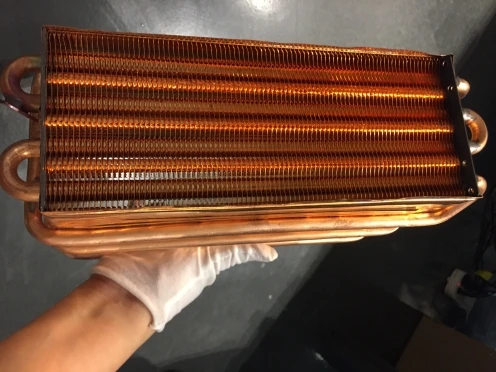

| Échangeur de chaleur à tubes à ailettes | Climatiseurs, condenseurs, radiateurs, pompes à chaleur | Tube de cuivre + bande de cuivre | C12200, C11000 | Les tubes de cuivre transfèrent efficacement la chaleur du réfrigérant, tandis que les bandes de cuivre sont utilisées pour fabriquer des ailettes de refroidissement et augmenter la surface d'échange thermique. |
| Échangeur de chaleur à double tuyau | Petits systèmes de refroidissement industriels, équipements hydrauliques | Tube de cuivre sans soudure | C12200, C11000 | Solution rentable-avec une excellente conductivité thermique et une installation facile. |

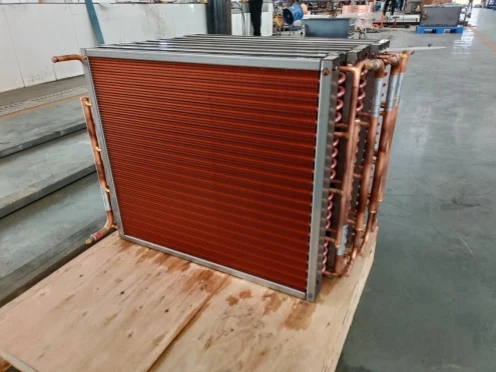

| Échangeur de chaleur refroidi par air- | Production d'électricité, pétrole et gaz, refroidissement industriel | Tube de cuivre | C12200, C68700 | Fournit un transfert de chaleur air-à-fluide efficace et des performances fiables dans les environnements extérieurs. |

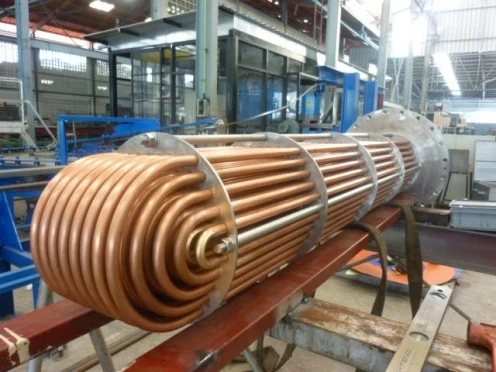

| Échangeur de chaleur à tubes en U- | Chaudières, condenseurs, systèmes de récupération de chaleur | Tube de cuivre plié en U- | C12200, C68700, C70600 | Excellente capacité de pliage sans sacrifier la solidité ou la résistance à la corrosion. |

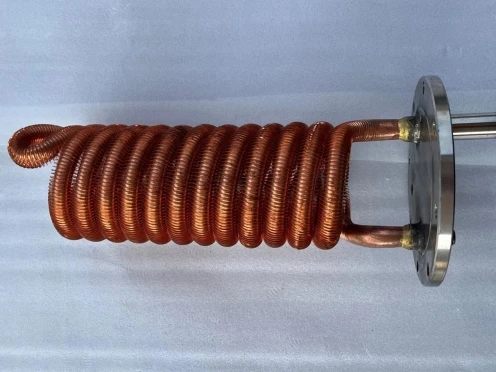

| Échangeur de chaleur en spirale | Traitement chimique, traitement des eaux usées | Plaque de cuivre | C70600, C71500 | Résistance supérieure aux produits chimiques agressifs et à l’eau de mer tout en maintenant l’intégrité structurelle. |
Guide de sélection rapide
| Si votre candidature est... | Produit en cuivre recommandé | Catégorie préférée |
|---|---|---|
| Échangeur de chaleur industriel général | Tube de cuivre sans soudure | C12200 |
| Condenseur de centrale électrique | Tube de cuivre sans soudure | C68700 |
| Echangeur de chaleur marin ou eau de mer | Tube de cuivre et de nickel | C70600 / C71500 |
| Échangeur de chaleur CVC et réfrigération | Tube de cuivre | C12200 |
| Échangeur de chaleur à plaques alimentaire et pharmaceutique | Plaque de cuivre | C12200 |
| Environnement chimique-corrosion élevé | Tube/plaque en cuivre et nickel | C71500 |
Vous ne savez pas quel type correspond à votre projet ? Envoyez vos exigences
Sélection des matériaux en cuivre par fonction de l'équipement
Différents composants de l'échangeur de chaleur fonctionnent sous différentes températures, pressions et fluides de refroidissement. La sélection du bon alliage de cuivre contribue à améliorer l’efficacité du transfert de chaleur, la résistance à la corrosion et la durée de vie. Le guide suivant recommande des matériaux en cuivre appropriés en fonction de la fonction de chaque composant d'échange thermique.
| Fonction de l'équipement | Milieu de travail typique | Formulaire de produit recommandé | Qualités de cuivre recommandées | Pourquoi est-ce recommandé |
|---|---|---|---|---|
| Condenseur | Vapeur, eau de mer, eau de refroidissement | Tube de cuivre sans soudure | C68700, C44300, C70600 | Excellente résistance à la corrosion et longue durée de vie dans les applications de condenseurs, notamment avec l'eau de mer ou l'eau saumâtre. |
| Évaporateur | Réfrigérants, eau glacée | Tube de cuivre sans soudure | C12200, C11000 | Conductivité thermique exceptionnelle et expansion facile des tubes, ce qui le rend idéal pour les systèmes de réfrigération et de CVC. |
| Refroidisseur d'huile | Huile hydraulique, huile lubrifiante | Tube de cuivre | C70600, C12200 | Bonne résistance à la corrosion et transfert de chaleur stable dans des conditions de refroidissement continu de l'huile. |
| Refroidisseur d'eau | Eau douce, eau de refroidissement industrielle | Tube de cuivre | C12200, C68700 | Conductivité thermique élevée avec une bonne résistance aux environnements aquatiques industriels généraux. |
| Refroidisseur | Réfrigérants, eau glacée | Tube de cuivre | C12200 | Le matériau préféré pour les refroidisseurs commerciaux et industriels en raison de ses excellentes performances de transfert de chaleur. |
| Échangeur de chaleur de chaudière | Vapeur, eau chaude | Tube de cuivre | C44300, C68700 | Convient aux températures élevées et au fonctionnement à long terme-avec une bonne résistance mécanique. |
| Radiateur | Liquide de refroidissement moteur, glycol | Tube de cuivre + bande de cuivre | C12200, C11000 | Les tubes en cuivre transportent le liquide de refroidissement tandis que les bandes de cuivre sont couramment utilisées pour fabriquer des ailettes de refroidissement afin d'améliorer la dissipation thermique. |
| Unité de récupération de chaleur | Chaleur perdue, gaz d'échappement | Tube de cuivre | C12200, C70600 | Excellente efficacité thermique pour récupérer la chaleur perdue dans les systèmes industriels. |
Guide de sélection rapide
| Si vous fabriquez... | Qualité de cuivre recommandée | Produit recommandé |
|---|---|---|
| Condenseur CVC | C12200 | Tube de cuivre sans soudure |
| Condenseur de centrale électrique | C68700 | Tube de cuivre sans soudure |
| Condenseur marin | C70600 | Tube de cuivre et de nickel |
| Évaporateur de réfrigération | C12200 | Tube de cuivre sans soudure |
| Refroidisseur d'huile industriel | C70600 | Tube de cuivre |
| Refroidisseur commercial | C12200 | Tube de cuivre |
| Radiateur moteur | C12200 + C11000 | Tube de cuivre + bande de cuivre |
| Système de récupération de chaleur | C12200 | Tube de cuivre |
Conseils de sélection
Choisissez C12200pour la plupart des échangeurs de chaleur CVC, de réfrigération et industriels généraux.
Choisissez C68700pour les condenseurs fonctionnant avec de l'eau de refroidissement ou dans des applications de production d'électricité.
Choisissez C70600lorsque l'équipement est exposé à l'eau de mer ou à d'autres milieux hautement corrosifs.
Choisissez C44300pour les condenseurs de vapeur et les échangeurs de chaleur de chaudière nécessitant une résistance fiable à la corrosion.
Utilisez une bande de cuivre avec des tubes en cuivredans les échangeurs de chaleur à ailettes et les radiateurs pour maximiser l’efficacité du transfert de chaleur.
Sélection des matériaux en cuivre par moyen de refroidissement
Le fluide de refroidissement a un impact significatif sur les performances et la durée de vie des matériaux des échangeurs de chaleur. Différents milieux varient en termes de potentiel de corrosion, de température de fonctionnement et de composition chimique. Le guide suivant vous aide à sélectionner l'alliage de cuivre le plus approprié en fonction du fluide de travail.
| Milieu de refroidissement | Applications typiques | Formulaire de produit recommandé | Qualités de cuivre recommandées | Pourquoi est-ce recommandé |
|---|---|---|---|---|
| Eau douce | Systèmes CVC, refroidissement industriel, pompes à chaleur | Tube de cuivre | C12200, C11000 | Conductivité thermique élevée, excellent rapport coût-et résistance à la corrosion suffisante pour les systèmes d'eau propre. |
| Eau de mer | Échangeurs de chaleur marins, plateformes offshore, condenseurs de navires | Tube de cuivre et de nickel | C70600, C71500 | Résistance exceptionnelle à la corrosion par l’eau de mer, au biosalissure et à l’érosion. |
| Eau saumâtre | Systèmes de refroidissement côtiers, usines de dessalement | Tube de cuivre | C68700, C70600 | Meilleure résistance à l'eau contenant du chlorure-que le cuivre pur tout en conservant un bon transfert de chaleur. |
| Réfrigérants (R410A, R32, R134a, etc.) | Climatiseurs, systèmes de réfrigération, refroidisseurs | Tube de cuivre | C12200 | Excellente formabilité, résistance à la pression et compatibilité avec les réfrigérants courants. |
| Vapeur et condensats | Chaudières, condenseurs de vapeur, systèmes de récupération de chaleur | Tube de cuivre | C44300, C68700 | Bonne résistance à la corrosion et performances stables dans des conditions de vapeur-à haute température. |
| Eau de refroidissement (boucle fermée) | Systèmes de refroidissement industriels, échangeurs de chaleur de processus | Tube de cuivre | C12200, C68700 | Convient aux systèmes en boucle fermée-avec une qualité d'eau stable et un transfert de chaleur efficace. |
| Fluides de procédés industriels | Traitement chimique, usines pétrochimiques | Tube de cuivre et de nickel | C70600, C71500 | Excellente résistance aux produits chimiques agressifs et aux environnements industriels exigeants. |
| Huile hydraulique et lubrifiante | Refroidisseurs d'huile, compresseurs, équipements hydrauliques | Tube de cuivre | C12200, C70600 | Bonne conductivité thermique et performances fiables dans les applications de refroidissement d'huile continu. |
Guide de sélection rapide
| Si votre fluide de refroidissement est... | Meilleur choix | Alternative |
|---|---|---|
| Eau douce | C12200 | C11000 |
| Eau de mer | C70600 | C71500 |
| Eau saumâtre | C68700 | C70600 |
| Réfrigérant | C12200 | C11000 |
| Vapeur | C44300 | C68700 |
| Eau de refroidissement industrielle | C12200 | C68700 |
| Fluides chimiques | C71500 | C70600 |
| Huile hydraulique | C12200 | C70600 |
Conseils de sélection des matériaux
✔ Choisissez C12200pour la plupart des applications de CVC, de réfrigération et de refroidissement industriel général utilisant de l'eau douce ou des réfrigérants.
✔ Choisissez C68700pour les systèmes de refroidissement exposés à de l'eau saumâtre ou à de l'eau de refroidissement en circulation lorsqu'une résistance accrue à la corrosion est requise.
✔ Choisissez C70600pour les échangeurs de chaleur refroidis par l'eau de mer, les condenseurs marins et les équipements offshore nécessitant une excellente résistance à la corrosion par l'eau de mer.
✔ Choisissez C71500pour les environnements marins ou chimiques très agressifs où une résistance maximale à la corrosion et une longue durée de vie sont essentielles.
✔ Choisissez C44300pour les condenseurs de vapeur et les échangeurs de chaleur de chaudière fonctionnant à des températures élevées.
Besoin d'aide pour la sélection des matériaux ?
Dites-nous simplement :
✅ Moyen de refroidissement
✅ Température de fonctionnement
✅ Pression de travail
✅ Taille requise
Nous vous recommanderons l’alliage de cuivre le plus approprié dans les 24 heures.
Demander une recommandation de matériel
Sélection de la bonne forme de produit en cuivre pour les échangeurs de chaleur
Les matériaux en cuivre sont disponibles sous différentes formes de produits pour répondre aux exigences de fabrication de diverses conceptions d'échangeurs de chaleur. Chaque forme remplit une fonction différente au sein du système d'échangeur de chaleur, du transfert de chaleur et du support structurel à l'usinage et aux connexions électriques.
| Formulaire de produit | Fonction typique des échangeurs de chaleur | Qualités de cuivre recommandées | Applications typiques | Avantages clés |
|---|---|---|---|---|
| Tube de cuivre | Composant primaire de transfert de chaleur | C12200, C11000, C68700, C70600, C71500 | Condenseurs, évaporateurs, refroidisseurs, chaudières, refroidisseurs d'huile, échangeurs de chaleur à calandre et à tubes | Excellente conductivité thermique, résistance à la pression, résistance à la corrosion et flexion ou expansion facile. |
| Plaque de cuivre | Plaques tubulaires, plaques de transfert de chaleur, plaques de montage | C12200, C11000, C68700 | Échangeurs de chaleur à plaques, plaques tubulaires, plaques d'extrémité | Haute résistance, bonne planéité, excellente usinabilité et performances d'étanchéité fiables. |
| Tige de cuivre | Connecteurs, raccords, vannes, composants de support usinés | C11000, C12200 | Connecteurs, embases, composants de vannes, pièces usinées sur mesure | Usinage facile, conductivité électrique et thermique élevée, bonne résistance mécanique. |
| Bande de cuivre | Ailettes de refroidissement, composants de dissipation thermique, pièces de brasage | C11000, C12200 | Échangeurs de chaleur à tubes à ailettes, radiateurs, climatiseurs | Fin, léger, excellente formabilité et surface de transfert de chaleur accrue. |
| Fil de cuivre | Brasage, soudage, connexions électriques, capteurs | Alliages de brasage au cuivre, C11000 | Ensemble échangeur de chaleur, brasage, connexions électriques | Performances d'assemblage fiables et excellente conductivité électrique. |
Guide de sélection rapide des produits
| Si vous en avez besoin... | Produit recommandé |
|---|---|
| Construire lecanal principal de transfert de chaleur | Tube de cuivre |
| Fabricationplaques tubulaires ou plaques de transfert de chaleur | Plaque de cuivre |
| Produireconnecteurs ou raccords usinés | Tige de cuivre |
| Augmenterdissipation thermique avec ailettes de refroidissement | Bande de cuivre |
| Effectuerbrasage ou connexions électriques | Fil de cuivre |
Quel produit en cuivre devriez-vous choisir ?
| Votre exigence | Produit recommandé |
|---|---|
| Efficacité de transfert de chaleur la plus élevée | Tube de cuivre |
| Composants structurels plats | Plaque de cuivre |
| Pièces usinées avec précision | Tige de cuivre |
| Ailettes de refroidissement légères | Bande de cuivre |
| Assemblage et assemblage | Fil de cuivre |
Cuivre vs autres matériaux d'échangeur de chaleur
La sélection du bon matériau est l’une des décisions les plus importantes dans la conception d’un échangeur de chaleur. Alors quecuivreest le choix préféré pour de nombreux systèmes de CVC, de réfrigération et de refroidissement industriel, d'autres matériaux tels queacier inoxydable, titane, aluminium, laiton et cuivre-nickelpeut être mieux adapté à des environnements d’exploitation spécifiques. La comparaison ci-dessous donne un aperçu rapide des atouts de chaque matériau.
| Matériel | Conductivité thermique | Résistance à la corrosion | Résistance mécanique | Coût relatif | Meilleures applications |
|---|---|---|---|---|---|
| Cuivre pur (C12200/C11000) | ★★★★★ | ★★★★☆ | ★★★☆☆ | $$ | CVC, réfrigération, refroidisseurs, échangeurs de chaleur généraux |
| Aluminium Laiton (C68700) | ★★★★☆ | ★★★★★ | ★★★★☆ | $$$ | Condenseurs de centrale électrique, refroidissement par eau saumâtre |
| Cuivre-nickel (C70600/C71500) | ★★★☆☆ | ★★★★★ | ★★★★☆ | $$$$ | Échangeurs de chaleur marins, plates-formes offshore, systèmes d'eau de mer |
| Acier inoxydable | ★★☆☆☆ | ★★★★★ | ★★★★★ | $$$ | Traitement chimique, équipement pour aliments et boissons |
| Titane | ★★☆☆☆ | ★★★★★ | ★★★★★ | $$$$$ | Usines de dessalement, offshore, milieux hautement corrosifs |
| Aluminium | ★★★☆☆ | ★★☆☆☆ | ★★☆☆☆ | $ | Radiateurs automobiles, systèmes de refroidissement légers |
Recommandations pour la sélection des matériaux
| État de fonctionnement | Matériel recommandé | Pourquoi? |
|---|---|---|
| Refroidissement industriel général | C12200 Cuivre | Meilleur équilibre entre conductivité thermique, coût et fabricabilité. |
| CVC et réfrigération | C12200 Cuivre | Norme industrielle pour les systèmes réfrigérants avec d’excellentes performances de transfert de chaleur. |
| Refroidissement à l'eau douce | C12200 Cuivre | Rentable-et hautement efficace. |
| Eau saumâtre | C68700 Aluminium Laiton | Meilleure résistance à la corrosion des chlorures que le cuivre pur. |
| Refroidissement à l'eau de mer | C70600 Cuivre-nickel | Résistance exceptionnelle à la corrosion par l’eau de mer et au biofouling. |
| Milieux chimiques hautement corrosifs | TitaneouC71500 Cuivre-nickel | Résistance maximale à la corrosion pour les environnements exigeants. |
| Applications sensibles au poids- | Aluminium | Solution légère où les exigences de performances thermiques sont modérées. |
Pour la plupart des applications d'échangeurs de chaleur,le cuivre reste le matériau privilégiéen raison de son caractère exceptionnelconductivité thermique, facilité de fabrication, résistance à la corrosion et rentabilité-. Cependant, lorsqu'on opère danseau de mer, environnements riches en chlorure-ou hautement corrosifs, Aluminium Laiton (C68700)etAlliages cuivre-nickel (C70600/C71500)offrent une durabilité supérieure.Titaneest généralement sélectionné uniquement pour les fluides extrêmement agressifs où la résistance maximale à la corrosion dépasse le coût plus élevé du matériau.
Comparaison des qualités de cuivre des échangeurs de chaleur
Différentes qualités de cuivre sont conçues pour différents environnements d'exploitation. La sélection du bon alliage dépend de facteurs tels queefficacité du transfert de chaleur, fluide de refroidissement, résistance à la corrosion, pression de fonctionnement et durée de vie. La comparaison suivante fournit une référence rapide pour les qualités de cuivre les plus couramment utilisées dans les applications d'échangeurs de chaleur.
| Qualité du cuivre | Conductivité thermique | Résistance à la corrosion | Résistance à la pression | Forme de produit typique | Meilleures applications |
|---|---|---|---|---|---|
| C11000 (ETP Cuivre) | ★★★★★ | ★★★☆☆ | ★★★☆☆ | Tube, plaque, tige, bande | Transfert de chaleur général, radiateurs, refroidissement industriel |
| C12200 (cuivre DHP) | ★★★★★ | ★★★★☆ | ★★★★☆ | Tube, Plaque | CVC, réfrigération, refroidisseurs, évaporateurs |
| C44300 (Laiton de l'Amirauté) | ★★★★☆ | ★★★★☆ | ★★★★☆ | Tube | Condenseurs de vapeur, Centrales électriques, Eau douce et légèrement salée |
| C68700 (Aluminium Laiton) | ★★★★☆ | ★★★★★ | ★★★★★ | Tube, Plaque | Condenseurs, centrales électriques, refroidissement par eau saumâtre |
| C70600 (cuivre-nickel 90/10) | ★★★☆☆ | ★★★★★ | ★★★★★ | Tube | Échangeurs de chaleur marins, systèmes de refroidissement à l'eau de mer |
| C71500 (cuivre-nickel 70/30) | ★★★☆☆ | ★★★★★ | ★★★★★ | Tube | Plateformes offshore, usines de dessalement, milieux hautement corrosifs |
Guide de sélection rapide des notes
| Si vous avez besoin... | Qualité recommandée | Application typique |
|---|---|---|
| Conductivité thermique la plus élevée | C11000 / C12200 | CVC, réfrigération, refroidissement industriel |
| Meilleures-performances globales | C12200 | La plupart des échangeurs de chaleur commerciaux |
| Condenseurs de centrale électrique | C68700 | Condenseurs à eau de refroidissement |
| Systèmes de refroidissement à eau douce | C12200 | Refroidisseurs, pompes à chaleur, refroidissement de processus |
| Service d'eau saumâtre | C68700 | Systèmes de refroidissement côtiers |
| Applications eau de mer | C70600 | Condenseurs marins, Construction navale |
| Résistance maximale à la corrosion | C71500 | Usines offshore, chimiques et de dessalement |
| Solution standard-rentable | C12200 | Échangeurs de chaleur à usage général- |
Conseils pour la sélection des notes
Choisissez C12200pour la plupart des applications de CVC, de réfrigération, d'évaporateur, de refroidisseur et d'échangeur de chaleur industriel général où une excellente conductivité thermique et une résistance fiable à la corrosion sont requises.
Choisissez C11000lorsque la conductivité thermique maximale est la priorité et que l'environnement de fonctionnement est relativement propre.
Choisissez C44300pour les condenseurs de vapeur et les systèmes utilisant de l'eau de refroidissement fraîche ou légèrement salée.
Choisissez C68700pour les condenseurs et les systèmes de refroidissement exposés à de l'eau saumâtre ou à des niveaux de chlorure plus élevés.
Choisissez C70600pour les échangeurs de chaleur marins et les systèmes de refroidissement à l'eau de mer nécessitant une excellente résistance à l'encrassement biologique et à l'érosion.
Choisissez C71500pour les plates-formes offshore, les usines de dessalement et les environnements hautement corrosifs où la durée de vie la plus longue possible est requise.
Obtenez le dernier prix d'usine
Spécifications disponibles et fabrication sur mesure
Nous fabriquons une gamme complète detubes, plaques, tiges, bandes et fils en cuivrepour les applications d'échangeurs de chaleur. Des tailles standard sont disponibles pour la plupart des exigences industrielles, tandis que des dimensions, tolérances et services de fabrication personnalisés peuvent être fournis selon les dessins du client ou les spécifications techniques.
| Formulaire de produit | Gamme de tailles standards | Applications typiques des échangeurs de chaleur |
|---|---|---|
| Tube de cuivre | DO :4 à 300 mm· Épaisseur de paroi :0,3 à 15 mm· Longueur : jusqu'à12 mou personnalisé | Condenseurs, évaporateurs, refroidisseurs, chaudières, échangeurs de chaleur à calandre et tubes |
| Plaque de cuivre | Épaisseur:0,5 à 150 mm· Largeur : jusqu'à1500 millimètres· Longueur personnalisée | Plaques tubulaires, plaques de transfert de chaleur, composants structurels |
| Tige de cuivre | Diamètre:4 à 300 mm· Longueur personnalisée | Connecteurs, embases, composants usinés |
| Bande de cuivre | Épaisseur:0,05 à 5 mm· Largeur:10-600 mm | Ailettes de refroidissement, composants de dissipation thermique |
| Fil de cuivre | Diamètre:0,10 à 20 mm· Bobine ou longueur droite | Brasage, soudage, connexions électriques |
Capacités de fabrication personnalisées
Diamètre extérieur, épaisseur de paroi, largeur, longueur et tolérances personnalisés
Production de coupe-à-longueur et usinage de précision
Tubes droits, tubes en spirale et tubes coudés en U-
Petites commandes de prototypes et production en grand volume-
Fabrication OEM basée sur les dessins du client
Matériaux conformes aux normes ASTM, EN, JIS et GB
Certificat d'essai en usine (MTC) et inspection tierce-disponible
Options de traitement thermique pour les matériaux en cuivre des échangeurs de chaleur
L'état du traitement thermique des matériaux en cuivre affecte directement leurrésistance, ductilité, formabilité et résistance à la pression. Différentes températures conviennent à différents processus de fabrication et applications d'échangeurs de chaleur. Le choix de la trempe appropriée contribue à améliorer l'efficacité de la fabrication et les performances à long terme.
| Caractère | Caractéristiques | Produits adaptés | Applications typiques |
|---|---|---|---|
| Doux (O60 / recuit) | Excellente ductilité et flexibilité | Tube de cuivre, bande, fil | Tubes CVC, serpentins de réfrigération, tubes coudés en U, formage complexe |
| Demi-dur (H58) | Résistance et formabilité équilibrées | Tube de cuivre, bande | Échangeurs de chaleur généraux, condenseurs, évaporateurs |
| Dur (H80) | Résistance et résistance à la pression supérieures | Tube de cuivre, tige | Systèmes de refroidissement à haute-pression, échangeurs de chaleur industriels |
| Tempérament personnalisé | Produit selon les exigences du client | Tube, plaque, tige, bande | Projets OEM et applications d'ingénierie spéciales |
Recommandations de sélection
| Si vous avez besoin... | humeur recommandée |
|---|---|
| Pliage ou expansion facile du tube | Doux (O60) |
| Fabrication d'échangeurs de chaleur à usage général- | Demi-dur (H58) |
| Résistance mécanique supérieure | Dur (H80) |
| Exigences de traitement particulières | Tempérament personnalisé |
Options de finition de surface
Différentes finitions de surface s'améliorentpropreté, résistance à la corrosion, apparence et performances de traitement. La finition appropriée dépend de l'environnement d'exploitation et des exigences de fabrication de l'échangeur thermique.
| Finition de surface | Produits disponibles | Caractéristiques | Applications typiques |
|---|---|---|---|
| Finition du moulin | Tube, plaque, tige, bande | Surface d'usine standard | Échangeurs de chaleur industriels généraux |
| Recuit brillant (BA) | Tube de cuivre | Surface lisse, sans oxyde-avec une excellente propreté | Équipements de CVC, de réfrigération, médicaux et de transformation alimentaire |
| Brillant | Plaque, tige | Qualité et apparence de surface améliorées | Équipements de précision et composants visibles |
| mariné | Tube, Plaque | Élimine le tartre d'oxyde et les contaminants de surface | Soudage, brasage et transformation ultérieure |
| Étamé (Facultatif) | Plaque, bande, jeu de barres | Résistance à la corrosion et soudabilité améliorées | Composants électriques et spéciaux pour échangeurs de chaleur |
| Plaqué Argent (Facultatif) | Bande, tige | Excellente conductivité et résistance à l'oxydation | Connexions électriques-hautes performances |
Recommandations de finition de surface
| Exigence | Finition recommandée |
|---|---|
| Applications industrielles standards | Finition du moulin |
| Nettoyer les surfaces internes des systèmes de réfrigération | Recuit brillant (BA) |
| Préparation au soudage ou au brasage | mariné |
| Apparence améliorée | Brillant |
| Résistance à la corrosion ou soudabilité améliorée | Étamé |
Pour la plupartApplications CVC, réfrigération et échangeurs de chaleur généraux, Doux (O60) + recuit brillantles tubes en cuivre sont le choix le plus courant en raison de leur excellente formabilité, de leur surface propre et de leurs performances de brasage fiables. Pour les applications à haute-pression ou marines, la trempe et la finition de surface doivent être sélectionnées en fonction des conditions de service et du processus de fabrication.
Normes équivalentes
Normes équivalentes sur les échangeurs de chaleur
Les tubes en cuivre des échangeurs de chaleur sont fabriqués selon plusieurs spécifications internationalement reconnues. Bien que différentes normes puissent avoir des domaines d'application similaires, elles peuvent varier en termes d'exigences de test, de tolérances dimensionnelles et de certification. Le tableau suivant fournit une référence rapide pour les normes de tubes d'échangeur de chaleur les plus couramment utilisées.
| Standard | Norme équivalente/connexe | Portée du produit | Applications typiques |
|---|---|---|---|
| ASTMB111/B111M | ASME SB111 | Tubes de condensateur et d'échangeur de chaleur sans soudure en cuivre et en alliage de cuivre | Condenseurs, échangeurs de chaleur à calandre et tubes, centrales électriques |
| ASME SB111 | ASTMB111/B111M | Tubes pour chaudières, récipients sous pression et échangeurs de chaleur | Appareils à pression ASME, chaudières, raffineries, projets EPC |
| EN 12451 | Comparable à ASTM B111 | Tubes ronds sans soudure en cuivre et en alliage de cuivre pour échangeurs de chaleur | CVC, échangeurs de chaleur industriels |
| DIN 1785 (héritage) | Comparable à la norme EN 12451 | Tubes d'échangeur de chaleur en alliage de cuivre | Équipement de refroidissement industriel |
| JIS H3300 | Comparable à ASTM B111 (alliages sélectionnés) | Tubes en cuivre et en alliage de cuivre | Échangeurs de chaleur, condenseurs, équipements de réfrigération |
Note:ASTM B111 et ASME SB111 partagent les mêmes exigences techniques, avecASME SB111adoptée pour les projets conçus pourCode ASME des chaudières et des appareils sous pression, alors queASTM B111est plus communément spécifié pour les applications industrielles générales.
Référence croisée de qualité de cuivre
| Qualité UNS | Classe FR | Qualité JIS | Nom commun | Normes communes |
|---|---|---|---|---|
| C11000 | Cu-ETP (CW004A) | C1100 | Cuivre électrolytique à pas dur | ASTM B75, ASTM B152 |
| C12200 | Cu-DHP (CW024A) | C1220 | Cuivre désoxydé au phosphore | ASTM B75, ASTM B280 |
| C44300 | CuZn28Sn1As | C4430 | Laiton de l'Amirauté | ASTM B111 |
| C68700 | CuZn20Al2As | C6870 | Aluminium Laiton | ASTM B111 |
| C70600 | CuNi10Fe1Mn (CW352H) | C7060 | 90/10 Cuivre-Nickel | ASTM B111 |
| C71500 | CuNi30Mn1Fe (CW354H) | C7150 | 70/30 Cuivre-Nickel | ASTM B111 |
Guide de sélection rapide
Si vous ne savez pas quel matériau en cuivre convient à votre échangeur de chaleur, utilisez le guide ci-dessous pour identifier rapidement l'alliage le plus approprié en fonction de votre application.
| Si votre candidature est... | Qualité recommandée | Produit recommandé |
|---|---|---|
| CVC et réfrigération générale | C12200 | Tube de cuivre |
| Refroidisseurs commerciaux | C12200 | Tube de cuivre |
| Condenseurs de centrale électrique | C68700 | Tube de cuivre sans soudure |
| Échangeurs de chaleur marins | C70600 | Tube de cuivre et de nickel |
| Systèmes offshore et de dessalement | C71500 | Tube de cuivre et de nickel |
| Condenseurs à vapeur | C44300 | Tube de condensateur |
| Refroidissement à l'eau douce | C12200 | Tube de cuivre |
| Refroidissement par eau saumâtre | C68700 | Tube de cuivre |
| Refroidissement à l'eau de mer | C70600 / C71500 | Tube de cuivre et de nickel |
| Efficacité maximale du transfert de chaleur | C11000 / C12200 | Tube ou plaque de cuivre |
| Résistance à la corrosion la plus élevée | C70600 / C71500 | Tube de cuivre et de nickel |
Vous ne savez toujours pas quel matériau choisir ?
Fournissez simplement les informations suivantes et notre équipe d'ingénieurs vous recommandera le matériau en cuivre le plus adapté à votre projet :
Type d'échangeur de chaleur(Coque et tube, plaque, tube à ailettes, etc.)
Fonction de l'équipement(Condenseur, Évaporateur, Refroidisseur, Refroidisseur d'huile, etc.)
Milieu de travail(Eau douce, Eau de mer, Réfrigérant, Vapeur, Huile, etc.)
Température et pression de fonctionnement
Dimensions requises ou normes applicables
Contrôle qualité
Chaque lot de matériaux en cuivre est inspecté tout au long du processus de production pour garantir la conformité aux normes internationales et aux spécifications des clients. De la vérification des matières premières à l'inspection dimensionnelle finale, nous mettons en œuvre un contrôle de qualité strict pour garantir des performances constantes, un transfert de chaleur fiable et une longue durée de vie dans les applications d'échangeurs de chaleur.
| Article d'inspection | But |
|---|---|
| Analyse de la composition chimique | Vérifier que la composition de l'alliage est conforme aux spécifications ASTM, ASME, EN ou client |
| Tests de propriétés mécaniques | Testez la résistance à la traction, la limite d'élasticité, l'allongement et la dureté |
| Contrôle dimensionnel | Vérifiez le diamètre extérieur, l'épaisseur de la paroi, la longueur, la planéité et les tolérances |
| Test par courants de Foucault (ECT) | Détecter les défauts de surface et internes dans les tubes en cuivre sans soudure |
| Test de pression hydrostatique | Vérifier la résistance à la pression et l'étanchéité-des tubes de l'échangeur thermique |
| Test d'aplatissement et d'évasement | Évaluer la formabilité des tubes et les performances de fabrication |
| Inspection de la qualité des surfaces | Garantit des surfaces lisses et propres, exemptes de fissures, de rayures ou d'oxydation. |
| PMI (identification positive des matériaux) | Confirmer la qualité du matériau avant expédition (disponible sur demande) |
| Certificat d'essai en usine (EN 10204 3.1) | Certification matérielle fournie avec l'expédition |
| Inspection par un tiers- | Inspection SGS, TÜV, BV, Intertek ou-désignée par le client disponible |
Assurance qualité
Traçabilité des matières premières tout au long de la production
Inspection dimensionnelle à 100% avant expédition
Conformité aux normes ASTM, ASME, EN, JIS et autres normes internationales
Plans d'inspection personnalisés basés sur les exigences du projet
Besoin de certificats de matériaux ?
Un certificat de test d'usine (EN10204 3.1), des rapports PMI et une inspection tierce-sont disponibles.
Demander des documents d'inspection
Emballage et expédition
Pour garantir que les matériaux en cuivre arrivent en toute sécurité et en excellent état, tous les produits sont emballés dans des emballages de qualité export-conçus pour éviter les dommages mécaniques, l'exposition à l'humidité et la contamination de surface pendant le transport et le stockage.
| Méthode d'emballage | Produits adaptés |
|---|---|
| Caisses en bois navigables | Tubes, plaques, tiges de cuivre |
| Palettes en bois | Plaques, bandes |
| Emballage groupé avec capuchons de protection | Tubes de cuivre droits |
| Emballage de bobine | Bobines de cuivre, fil de cuivre |
| -Film protecteur résistant à l'humidité | Plaques, bandes, produits de précision |
| Embouts en plastique | Tubes d'échangeur de chaleur |
| Emballage et étiquetage personnalisés | Commandes OEM et projets spéciaux |
Assistance à l'expédition
Exportez-emballages standards pour le transport maritime, aérien et terrestre
Étiquettes d'identification individuelles pour une traçabilité facile des matériaux
Emballage personnalisé selon les exigences du client
Optimisation du chargement des conteneurs pour réduire les coûts de transport
Expédition mondiale avec documentation d'exportation complète
Équipement de fabrication avancé
Notre usine de production est équipée d'équipements de fabrication et de traitement avancés pour garantir une qualité constante, des dimensions précises et des performances fiables pour les matériaux en cuivre pour échangeurs de chaleur.
| Équipement | Capacité de fabrication | Avantages client |
|---|---|---|
| Ligne de production de tubes en cuivre | Fabrication de précision de tubes sans soudure en cuivre et en alliages de cuivre | Dimensions stables, efficacité de production élevée |
| Machine d'étirage à froid | Dessin de tubes et de tiges de précision | Tolérances serrées et finition de surface lisse |
| Four de recuit | Traitement thermique contrôlé | Propriétés mécaniques uniformes et formabilité améliorée |
| Ligne de lissage et de coupe | Redressage automatique et coupe de précision | Longueurs précises et excellente rectitude |
| Centre d'usinage CNC | Usinage de précision de tiges et de plaques | Composants personnalisés fabriqués selon les dessins |
| Ligne de traitement de plaques et de bandes | Couper, refendre et niveler | Tailles flexibles et précision dimensionnelle élevée |
| U-Machine de formage de cintres | Cintrage de tubes pour applications d'échangeurs de chaleur | Rayon de courbure constant avec déformation minimale |
| Équipement d'essai hydrostatique | Essais de pression pour tubes en cuivre | Performances fiables en matière d'étanchéité et de pression |
| Système de test par courants de Foucault | Contrôle non-destructif | Détection des défauts internes et de surface |
| Spectromètre | Analyse de la composition chimique | Vérification précise de la qualité des matériaux |
FAQ
1. Quel est le meilleur matériau en cuivre pour les échangeurs de chaleur ?
Le meilleur matériau dépend de l'environnement de travail.C12200est le choix préféré pour la plupart des systèmes de CVC, de réfrigération et de refroidissement industriels en raison de son excellente conductivité thermique et de sa formabilité. Pour l'eau de mer ou les applications marines,C70600etC71500les alliages cuivre-nickel offrent une résistance supérieure à la corrosion, tandis queC68700est largement utilisé pour les condenseurs fonctionnant avec de l’eau saumâtre ou de refroidissement.
2. Quel tube de cuivre est couramment utilisé pour les échangeurs de chaleur à calandre et à tubes ?
Les tubes en cuivre sans soudure sont le choix le plus courant. Selon l'application,C12200, C68700, C70600, etC71500sont largement utilisés pour les échangeurs de chaleur à calandre et à tubes car ils offrent un transfert de chaleur fiable, une résistance à la pression et une longue durée de vie.
3. Comment choisir la bonne qualité de cuivre pour mon échangeur de chaleur ?
Le choix des matériaux dépend principalement de quatre facteurs :
Type d'échangeur de chaleur
Fonction de l'équipement (condenseur, évaporateur, refroidisseur, etc.)
Fluide de refroidissement (eau douce, eau de mer, réfrigérant, vapeur, etc.)
Température et pression de fonctionnement
4. Quelle est la différence entre C12200, C68700 et C70600 ?
C12200– Idéal pour les échangeurs de chaleur CVC, de réfrigération et industriels généraux.
C68700– Laiton aluminium avec résistance renforcée à l’eau saumâtre et au service du condenseur.
C70600– Alliage cuivre-nickel 90/10 conçu pour les échangeurs thermiques marins et eau de mer.
5. Fournissez-vous des tubes en cuivre sans soudure pour les échangeurs de chaleur ?
Oui. Nous fournissons des tubes sans soudure en cuivre et en alliages de cuivre dans une large gamme de diamètres, d'épaisseurs de paroi et de longueurs. Des dimensions personnalisées sont également disponibles selon les dessins du client ou les spécifications du projet.
6. À quelles normes internationales les matériaux de vos échangeurs de chaleur sont-ils conformes ?
Nos produits peuvent être fabriqués selonASTM, ASME, EN, JIS, DIN et GBnormes. Les spécifications communes incluentASTM B111, ASME SB111, ASTM B75, ASTMB280, etEN 12451, en fonction du matériau et de l'application.
7. Pouvez-vous fabriquer des formats personnalisés ?
Oui. Nous réalisons des fabrications sur mesure pour :
Diamètre extérieur
Épaisseur de paroi
Longueur
Dimensions de la plaque
Diamètre de la tige
Largeur de bande
Composants usinés
8. Quelles conditions de traitement thermique sont disponibles ?
Nous offronsDoux (recuit), Moitié dur, Dur, et des états personnalisés en fonction du type de produit et de l'application. L'état recommandé varie en fonction des exigences de formage, de pliage, de pression et de fabrication.
9. Quelles finitions de surface pouvez-vous fournir ?
Les finitions de surface disponibles incluent :
Finition du moulin
Recuit brillant
mariné
Brillant
Étamé (facultatif)
Plaqué argent (facultatif)
10. Quelles inspections de qualité sont effectuées avant expédition ?
Chaque commande peut faire l’objet d’un contrôle de qualité complet, comprenant :
Analyse de la composition chimique
Tests de propriétés mécaniques
Contrôle dimensionnel
Tests par courants de Foucault
Essais de pression hydrostatique
Contrôle de la qualité des surfaces
FR 10204 3.1 Certificat d'essai en usine
Inspection par un tiers-sur demande
11. Vos matériaux en cuivre peuvent-ils être utilisés dans les échangeurs de chaleur à eau de mer ?
Oui. Pour les applications en eau de mer, nous recommandonsC70600ouC71500alliages cuivre-nickel en raison de leur excellente résistance à la corrosion par l’eau de mer, à l’encrassement biologique et à l’érosion.
12. Quelles informations dois-je fournir lors d'une demande de devis ?
Pour nous aider à recommander le matériau le plus approprié, veuillez fournir :
Type d'échangeur de chaleur
Application (condenseur, évaporateur, refroidisseur, etc.)
Qualité du cuivre (si connue)
Forme du produit (tube, plaque, tige, bande ou fil)
Dimensions et quantité
Norme applicable
Fluide de service (eau douce, eau de mer, réfrigérant, etc.)
Dessin ou spécification technique (si disponible)
13. Pouvez-vous recommander le matériau en cuivre le plus approprié si je ne connais pas la qualité ?
Oui. Dites-nous simplement votretype d'échangeur de chaleur, milieu de travail, température de fonctionnement, pression, etapplication. Notre équipe d'ingénieurs vous recommandera la solution la plus appropriéealliage de cuivre, forme du produit, trempe et solution de fabricationen fonction des exigences de votre projet.
