Tube d'échangeur de chaleur en cuivre et nickel (C70600/C71500)



Dans les secteurs de l’ingénierie maritime et du pétrole et du gaz offshore, la nature implacable de la corrosion par l’eau de mer exige des matériaux qui vont au-delà des alliages standards.Tube d'échangeur de chaleur en cuivre et nickeldes solutions, en particulierC70600 (90/10)etC71500 (70/30), sont devenus la référence de l'industrie en matière de durabilité et d'efficacité thermique. Comme spécialiséFabricants de tubes d'échangeur de chaleur en cuivre et nickel, nous produisons des tubes sans soudure conçus pour former un film d'oxyde protecteur naturel, garantissant une fiabilité à long terme-dans les environnements d'eau de mer à haute-vitesse.

Obtenez votre devis prioritaire aujourd'hui



Les deux plus courantstube d'échangeur de chaleur en cuivre et nickelles alliages sontC70600 (90/10)etC71500 (70/30). Le tableau ci-dessous présente les différences pour vous aider à sélectionner l'alliage adapté à votreéchangeur de chaleur à calandre et à tubes.

Propriété	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Composition nominale	90% Cuivre, 10% Nickel, 1,4% Fer, 0,8% Manganèse	70% Cuivre, 30% Nickel, 0,5% Fer, 0,5% Manganèse
Résistance à la traction (min)	45 000 psi (310 MPa)	60 000 psi (415 MPa)
Limite d'élasticité (min)	15 000 psi (105 MPa)	25 000 psi (170 MPa)
Conductivité thermique	29 BTU/(h·ft· degré F) (50 W/m·K)	17 BTU/(h·ft· degré F) (29 W/m·K)
Limite de vitesse de l'eau de mer	Jusqu'à 3,5 m/s (11,5 pieds/s)	Jusqu'à 4,5 m/s (15 pi/s)
Résistance à la corrosion	Excellent pour l'eau de mer en général	Idéal pour l'eau de mer-à grande vitesse, acide ou polluée
Coût relatif	Moyen-Élevé	Le plus haut
Meilleure application	condenseur d'échangeur de chaleur, évaporateur à tube calandresur navires, plateformes offshore	Condenseurs de centrale électrique,chaudière à échangeur de chaleuravec eau de mer à haute-température, service de gaz acide



Quand choisir le C70600 :

Refroidissement général à l'eau de mer sur les navires et les plateformes offshore

tube d'échangeur de chaleur en cuivre vs cupronickel – C70600est la réponse standard pour la plupart des tâches maritimes

Projets- soucieux de leur budget qui nécessitent néanmoins une excellente résistance à la corrosion



Quand choisir le C71500 :

Eau de mer à grande-vitesse supérieure à 3,5 m/s

Eau de mer polluée ou saumâtre avec du sulfure d'hydrogène

Température-élevéeéchangeur de chaleur à calandre et à tubesapplications (au-dessus de 120 degrés / 250 degrés F)

Service de gaz acide ou d'ammoniac oùcorrosion des tubes d'échangeur de chaleur en cuivreest un risque connu

Applications nécessitant un maximumDurée de vie du tube de l'échangeur de chaleur en cuivre(30+ ans)



Pour un détailtube d'échangeur de chaleur en cuivre vs acier inoxydablecomparaison dans l'eau de mer,C70600etC71500surpassent la plupart des qualités inoxydables en termes de résistance à la corrosion caverneuse et aux piqûres.

Envoyez vos conditions d'eau de mer



Excellente résistance à la corrosion par érosion

L'eau de mer à des vitesses supérieures à 1,5 m/s s'érodeC12200etC44300. C70600le tube gère jusqu'à3.5 m/s. C71500le tube gère jusqu'à4.5 m/s. Cela signifie plus petitdiamètre du tuyau de l'échangeur de chaleuret des coefficients de transfert de chaleur plus élevés.



Résistance naturelle au biosalissure

Les surfaces en cuivre-nickel libèrent des ions de cuivre qui empêchent la fixation des balanes et des moules. UNtube d'échangeur de chaleur en cuivre et nickelle faisceau nécessite un nettoyage moins fréquent que l’acier inoxydable ou le titane.



Bonne fabricabilité

C70600etC71500peut être pliééchangeur de chaleur à tube en Uconfigurations, intégrées dansplaques tubulaires, et étendu à l'aide de la normeexpansion du tube de l'échangeur de chaleuréquipement.



Espérance de vie prouvée

Durée de vie du tube d'échangeur de chaleur en cuivrepourC70600dans l'eau de mer propre est20 à 30 ans. PourC71500, attendre30+ ans. De nombreux navires de guerre opèrenttube d'échangeur de chaleur en cuivre et nickelpaquets pendant 40 ans avec une chimie de l’eau appropriée.



Applications courantes du tube d'échangeur de chaleur en cuivre-nickel :

condenseur d'échangeur de chaleursur les navires, sous-marins et plateformes offshore

évaporateur à tube calandredans les usines de dessalement

condenseur à tube en Udans les centrales électriques

échangeur de chaleur CVCsur les navires marins

chaudière à échangeur de chaleurchauffe-eau d'alimentation

échangeur de chaleur à calandre et à tubesdans les usines chimiques traitant des fluides corrosifs



Nous fournissonsC70600etC71500pas seulement sous forme de tubes droits nus, mais sous forme de composants finis prêts à être installés dans votreéchangeur de chaleur à calandre et à tubes. Vous trouverez ci-dessous notre offre complète.

Tubes cuivre-nickel droits nus

Paramètre	C70600 (90/10)	C71500 (70/30)	Application commune
OD – 5/8 pouces (15,88 mm)	En stock	Fabriqué sur commande	Marinéchangeur de chaleur CVC, voiture d'échangeur de chaleurrefroidisseurs
OD – 3/4 pouces (19,05 mm)	En stock	Stock limité	tube d'échangeur de chaleur en cuivre od 19mm– le plus courant pour les condenseurs marins
OD – 1 pouce (25,4 mm)	En stock	Fabriqué sur commande	évaporateur à tube calandre, centrale électriquecondenseur à tube en U
OD – 1,25 pouces (31,75 mm)	Fabriqué sur commande	Fabriqué sur commande	Grandéchangeur de chaleur à calandre et à tubes
OD – 1,5 pouces (38,1 mm)	Fabriqué sur commande	Fabriqué sur commande	Systèmes d'eau de mer à haut débit
Épaisseur de paroi	0,7 mm – 3,0 mm	0,7 mm – 3,0 mm	Murs plus épais pour un risque d'érosion élevé
Longueur	1m – 30m	1m – 30m	Stock standard de 6 m ; coupé à la longueur exacte disponible
Tolérance (DO)	±0,05 mm	±0,05 mm	RencontreASTM B111 pdfexigences

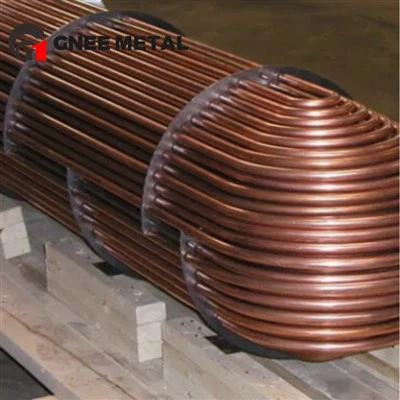

Tubes en cuivre et nickel pliés en U

Nous fabriquonséchangeur de chaleur à tube en Ucomposants dansC70600etC71500surCintreuses à mandrin CNCpour garantir un rayon constant, pas d’ovalité et pas de rayures internes.



Paramètre	C70600 (90/10)	C71500 (70/30)
OD – 5/8 pouces (15,88 mm)	En stock	Fabriqué sur commande
OD – 3/4 pouces (19,05 mm)	En stock	Stock limité
OD – 1 pouce (25,4 mm)	En stock	Fabriqué sur commande
OD – 1,25 pouces (31,75 mm)	Fabriqué sur commande	Fabriqué sur commande
OD – 1,5 pouces (38,1 mm)	Fabriqué sur commande	Fabriqué sur commande
Épaisseur de paroi	0,7 mm – 2,5 mm	0,8 mm – 2,5 mm
Rayon de courbure minimum (ligne centrale)	1,5 x DE	2,0 x DE
Longueur des jambes (partie droite)	500 mm – 12 000 mm	500 mm – 12 000 mm
Angle de courbure	180 degrés (norme U)	180 degrés (norme U)
Longueur de la tangente (après courbure)	25mm – 100mm	25mm – 100mm



Rayons de courbure en U standard pour diamètre extérieur commun (C70600) :

Diamètre extérieur du tube	CLR minimum (rayon de la ligne centrale)	CLR de stock standard
5/8 pouces (15,88 mm)	23,8 mm (1,5 x diamètre extérieur)	25mm, 30mm, 38mm
3/4 pouces (19,05 mm)	28,6 mm (1,5 x diamètre extérieur)	30mm, 38mm, 45mm
1 pouce (25,4 mm)	38,1 mm (1,5 x diamètre extérieur)	40mm, 50mm, 60mm
1,25 pouces (31,75 mm)	47,6 mm (1,5 x diamètre extérieur)	50mm, 60mm, 75mm
1,5 pouce (38,1 mm)	57,2 mm (1,5 x diamètre extérieur)	60mm, 75mm, 90mm



Pour C71500, multipliez les rayons ci-dessus par 1,33 (minimum 2,0 x OD).



Options de tube coudé en U :

Même longueur de jambe– les deux jambes égales (le plus courant pouréchangeur de chaleur à faisceau de tubes en u)

Longueur de jambe inégale– pour des raisons spécifiquesplaque tubulairemises en page

Longue tangente– section droite prolongée après le virage pourroulement de tube d'échangeur de chaleuren une secondeplaque tubulaire

Tangente courte– section droite minimale pour compactcondenseur à tube en Udessins



Spécifications de qualité du coude en U :

Ovalité après pliage :Moins de 5 % de la DO

Amincissement de la paroi au sommet du virage :Moins de 10 % de l’épaisseur nominale de la paroi

Finition superficielle :Aucune fissure, rayures ou ondulations visibles sous un grossissement 10x

Recuit de détente :Disponible sur demande pourcorrosion des tubes d'échangeur de chaleur en cuivreprévention en service ammoniac ou acide

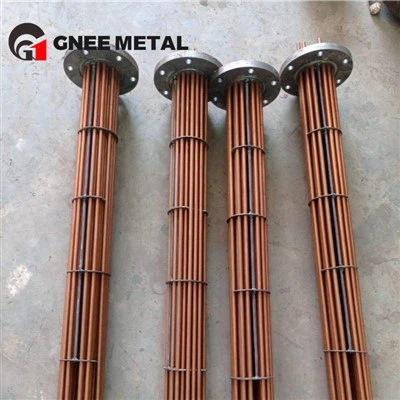

Faisceaux de tubes en cuivre et nickel préfabriqués-

Nous assemblons votreTube C70600ouTube C71500en paquets complets prêts à être insérés dans votre shell existant.

Type de paquet	Description	Application typique
Faisceau de tubes en U	Échangeur de chaleur à tube en Uetéchangeur de chaleur à faisceau de tubes en uavec des coudes de mandrin CNC. Rayon de courbure minimum 1,5 x OD pourC70600, 2,0 x DO pourC71500.	Marincondenseur d'échangeur de chaleur, condenseur à tube en Usur les navires
Faisceau de tubes droits	Droittube d'échangeur de chaleur en cuivre et nickelavec les deux extrémités préparées pourroulement de tube d'échangeur de chaleur.	Échangeur de chaleur à calandre et à tubesavec paquet amovible
Faisceau de tubes à ailettes	Tube à ailettes en cuivre pour échangeur de chaleuravec ailerons bas intégrés ou ailerons hauts dansC70600ouC71500.	Refroidi par air-échangeur de chaleur CVC, air de l'échangeur de chaleursystèmes en milieu marin
Ensemble d'évaporateur à tube de coque	Ensemble spécialisé avec tubes à surface améliorée pour le service d'ébullition.	Évaporateur à tube calandreen réfrigération ou en dessalement



Tubes à ailettes en cuivre et nickel

Pour les applications où le fluide côté coque-est de l'air ou du gaz, nous proposonstube à ailettes en cuivre pour échangeur de chaleurdansC70600etC71500.

Type d'aileron	Diamètre extérieur du tube de base	Densité des ailerons	Application
Aileron bas intégré (type L-)	5/8", 3/4", 1"	16 – 40 ailerons/pouce	Eau de mer-refroidieéchangeur de chaleur CVC, condenseur d'échangeur de chaleur
Aileron élevé (extrudé)	3/4", 1"	8 à 11 ailerons/pouce	Refroidi par air-échangeur de chaleur à calandre et à tubessur les plateformes offshore
Surface améliorée (type E-)	5/8", 3/4"	26 – 52 ailerons/pouce	Inondéévaporateur à tube calandreavec côté coquille d'eau de mer

Note:Tubes à ailettes dansC71500sont disponibles mais nécessitent des délais de livraison plus longs en raison de la résistance plus élevée de l'alliage.

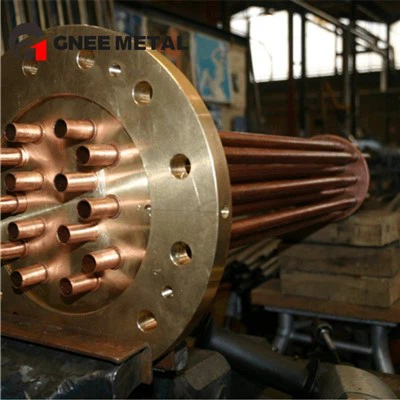

Raccords en cuivre-nickel et composants de plaques tubulaires

A tube d'échangeur de chaleur en cuivre et nickelest aussi fiable que ses connexions. Nous fournissons les composants correspondants pour unéchangeur de chaleur à calandre et à tubesassemblée.

Composant	Options matérielles	Description
Feuille tubulaire	C70600, C71500, Laiton naval, Bronze aluminium	Foré à votrepas de tubeet la mise en page. Compatible avecexpansion du tube de l'échangeur de chaleuretroulement de tubes.
U-Supports de courbure	C70600ou Inox 316L	Empêche les vibrations du tube danséchangeur de chaleur à faisceau de tubes en uassemblées.
Anodes sacrificielles	Aluminium ou Zinc	Attaché àplaque tubulairepour empêchercorrosion des tubes d'échangeur de chaleur en cuivreen service sévère en eau de mer.
Embouts et viroles	C70600	Protège les extrémités des tubes de la corrosion par érosion aux entrées à grande vitesse-.
Déflecteurs	C70600ou laiton naval	Supporte les tubes et dirige le flux côté coque-vers l'intérieuréchangeur de chaleur à calandre et à tubes.
Joints d'étanchéité	EPDM, Viton ou Néoprène	Pour les joints de tube-à-plaque tubulaire dans les conceptions à double plaque tubulaire.

Comment plier le tube de l'échangeur de chaleur en cuivre et nickel

Les alliages cuivre-nickel nécessitent plus de force pour se plier queC12200. Utilisez uncintreuse de mandrinavec un rayon de courbure minimum de1,5 x DEpourC70600et2,0 x DEpourC71500. Pour unéchangeur de chaleur à tube en U, nous recommandons le cintrage en usine plutôt que le cintrage sur site.



Comment souder un tube d'échangeur de chaleur en cuivre et nickel

Pourcomment souder un tube d'échangeur de chaleur en cuivredansC70600ouC71500:

UtiliserMétal d'apport CuNi(ERCuNi pour C70600, ERCuNi-2 pour C71500)

Soudage TIG avec purge argon

Le préchauffage n'est pas requis, mais la température entre les passes doit rester inférieure à 150 degrés (300 degrés F).

Le traitement thermique après-soudage n'est pas nécessaire.

Le brasage est également possible avecBCuP-5mastic, mais les joints soudés sont plus solides pour les hautes-pressionséchangeur de chaleur à calandre et à tubescandidatures.



Roulement et expansion du tube de l'échangeur de chaleur

Tube C70600etTube C71500rouler et se dilater de la même manière que les autres alliages de cuivre. Utilisez un calculateur de couple de roulement spécifique au cuivre-nickel. La force supérieure deC71500nécessite environ20 à 30 % de couple de roulement en plusqueC70600.



Conception de la plaque tubulaire de l'échangeur de chaleur

Pourtube d'échangeur de chaleur en cuivre et nickel, leplaque tubulairedevrait êtrelaiton naval, aluminium bronze, oucuivre-nickelpour éviter la corrosion galvanique. Évitez les plaques tubulaires en acier inoxydable ou en acier au carbone avec des tubes en cuivre-nickel.



Comment nettoyer le tube de l'échangeur de chaleur en cuivreen cuivre-nickel nécessite un soin particulier pour préserver la couche protectrice d'oxyde.



Nettoyage chimique :

Utiliseracide citrique inhibéouacide sulfamiquepour le détartrage

N'utilisez jamais d'acide chlorhydrique– il attaque le cuivre nickel

Pour l'encrassement biologique, utilisezdioxyde de chloreouchlorationà des niveaux contrôlés (inférieurs à 0,5 ppm résiduel)



Nettoyage mécanique :

Utiliserbrosses en nylonousystèmes de nettoyage de balles-en caoutchouc

N’utilisez jamais de brosses en acier ou de grattoirs métalliques – ils enlèvent le film protecteur

Pourcomment nettoyer le tube de l'échangeur de chaleur en cuivredes paquets avecéchangeur de chaleur à tube en Ugéométrie, utilisez des brosses à tige flexible spécialement conçues



Mesures préventives:

Maintenir la vitesse de l'eau de mer au-dessus1.5 m/spour empêcher le dépôt de sédiments

Évitez la vitesse ci-dessous0.5 m/squi permet la fixation du biofouling

Pourcorrosion des tubes d'échangeur de chaleur en cuivresurveillance, installer des coupons de corrosion dans le système



Durée de vie du tube d'échangeur de chaleur en cuivrepourC70600dans un service d'eau de mer-bien entretenu, c'est20 à 30 ans. PourC71500, attendre30+ ans.



Qu'est-ce qu'un tube échangeur de chaleur cuivre-nickel ?

A tube d'échangeur de chaleur en cuivre et nickelest un tube sans soudure fabriqué à partir d'alliages de cuivre-nickel, généralementC70600 (90/10)ouC71500 (70/30). Il est spécialement conçu pouréchangeur de chaleur à calandre et à tubes, condenseur d'échangeur de chaleur, etévaporateur à tube calandreapplications en eau de mer et environnements corrosifs.



Quelle est la différence entre le C70600 et le C71500 ?

C70600contient 90 % de cuivre et 10 % de nickel.C71500contient 70 % de cuivre et 30 % de nickel.C71500a une résistance plus élevée, une résistance à l'érosion plus élevée (jusqu'à 4,5 m/s contre 3,5 m/s) et plus longueDurée de vie du tube de l'échangeur de chaleur en cuivre, mais une conductivité thermique plus faible et plus élevéeprix du tube d'échangeur de chaleur en cuivre.



Pourquoi utiliser du cuivre-nickel au lieu de l’acier inoxydable pour l’eau de mer ?

Dans letube d'échangeur de chaleur en cuivre vs acier inoxydableComparatif pour l'eau de mer, le cuivre nickel offre :

Meilleure résistance à la corrosion caverneuse

Résistance naturelle au biofouling (salissures d’acier inoxydable)

Pas de fissuration par corrosion sous contrainte de chlorure

Plus facileroulement de tube d'échangeur de chaleuret l'agrandissement



Avez-vous un tube C70600 à vendre en 3/4 pouces ?

Oui.Tube échangeur de chaleur en cuivre 3/4 pouces(19,05 mm) enC70600est l'une de nos tailles les plus populaires.Tube échangeur de chaleur en cuivre od 19mmdansC70600est stocké pour la marineéchangeur de chaleur CVCetcondenseur à tube en Ucandidatures.



Qu’est-ce qui cause la corrosion des tubes d’échangeur de chaleur en cuivre dans le cuivre-nickel ?

Corrosion du tube de l'échangeur de chaleur en cuivredansC70600ouC71500est rare mais peut survenir à partir de :

Corrosion par érosion– vitesse supérieure à 4,5 m/s (C71500) ou 3,5 m/s (C70600)

Sulfure d'hydrogène– eau de mer polluée

Corrosion galvanique– connexion à des métaux plus nobles (titane, graphite)



Fournissez-vous le pdf ASTM B111 pour les tubes en cuivre-nickel ?

Oui. DemandeASTM B111 pdfouASME SB111 pdfde notre équipe. Nous fournissons égalementEN 12451etJIS H3300certification.



Pouvez-vous fournir un échangeur de chaleur à faisceau de tubes en C70600 ou C71500 ?

Oui. Nous fabriquons completéchangeur de chaleur à tube en Uetéchangeur de chaleur à faisceau de tubes en uassemblées dansTube C70600etTube C71500. Envoyez votreplaque tubulairedessin pour un devis.



Le SB111 C70600 est-il identique à l'ASTM B111 C70600 ?

Oui.SB111C70600est la désignation ASME Boiler Code.ASTM B111 C70600est la désignation ASTM. Les exigences chimiques et mécaniques sont identiques. Pourchaudière à échangeur de chaleurapplications nécessitant l'estampillage ASME, précisezSB111C70600.



Un mauvais emballage détruit même le meilleur tube d’échangeur de chaleur en cuivre. En tant qu'usine professionnelle de tubes d'échangeur de chaleur en cuivre servant des tubes d'échangeur de chaleur en cuivre aux États-Unis, en Europe, aux Émirats arabes unis, en Arabie Saoudite et en Inde, nous suivons les normes d'emballage d'exportation de qualité militaire pour garantir l'absence de dommages pendant le fret maritime ou aérien.



Notre processus d'emballage standard :

Étape d'emballage	Matériel / Méthode	But
Protection individuelle des tubes	Papier VCI antirouille + embouts en plastique	Empêche l'humidité, la poussière et les rayures sur les surfaces intérieures de l'échangeur de chaleur à tubes de cuivre.
Regroupement	Sangles en nylon + entretoises en bois	Maintient le tube d'échangeur de chaleur en cuivre de diamètre extérieur 19 mm, 1 pouce ou 5/8 pouce organisé et sans vibrations-.
Barrière contre l'humidité	Film PE épais (thermorétréci-)	Bloque l'humidité lors de longs voyages en mer vers un tube d'échangeur de chaleur en cuivre en Allemagne ou en Arabie Saoudite.
Emballage extérieur	Exportez des-caisses en contreplaqué de qualité ou des-caisses en bois à bandes d'acier	Résiste à l’empilage et à une manipulation brutale. Chaque caisse est étiquetée avec le numéro de bon de commande, l'alliage (par exemple SB111 C70600) et la quantité.
Documentation	Liste de colisage + certificat de test d'usine (MTC) attaché à l'extérieur	Assistance au dédouanement pour les stockistes et distributeurs de tubes d’échangeur de chaleur en cuivre.

Pour les-commandes groupées :L'échangeur de chaleur à tubes en U et l'échangeur de chaleur à faisceau de tubes en U sont placés dans des gabarits en acier dédiés à l'intérieur de la caisse pour éviter la distorsion du rayon de courbure.



Type d'équipement	Spécification / Capacité	Impact sur la qualité
Ligne de coulée continue horizontale	Capacité de 10 tonnes	Produit des tubes homogènes en alliage de cuivre pour les billettes d'échangeurs de chaleur à porosité nulle.
Trois-moulin à perçage à rouleaux	Jusqu'à 60 mm de diamètre extérieur	Contrôle précis de l'épaisseur de paroi pour une épaisseur de paroi de tube d'échangeur de chaleur aussi faible que 0,5 mm.
Banc d'étirage à froid	5 tirages en séquence	Permet d'obtenir des tolérances strictes sur la longueur du tube de l'échangeur de chaleur en cuivre et le diamètre du tuyau de l'échangeur de chaleur.
Ligne de lissage et de coupe	CNC asservi-contrôlé	Découpe sans bavure-pour tube d'échangeur de chaleur en cuivre de 3/4 pouce et 1 pouce aux longueurs exactes du projet.
U-Machine à cintrer	Type de mandrin CNC	Produit un condenseur à tube en U et un échangeur de chaleur à faisceau de tubes en U sans pliage ni ovalisation.
Testeur de courants de Foucault	CND (tests non-destructifs)	Inspection à 100 % du tube C70600 et du tube C71500 pour détecter les trous d'épingle ou les fissures selon les normes pdf ASTM B111.
Testeur hydrostatique	Jusqu'à 200 bars	Valide l’expansion du tube de l’échangeur de chaleur et l’intégrité du roulement du tube.
Spectromètre	Émission optique (OES)	Confirme la composition chimique des qualités ASME SB111, EN 12451 et JIS H3300 sur chaque lot.



Nos certifications et conformité :

Traçabilité complète ASTM B111 pdf et ASME SB111 pdf.

Système de gestion de la qualité ISO 9001 : 2015.

Inspection tierce-acceptée : SGS, BV, Lloyds ou TUV.

Rapports d'essais sur la durée de vie des tubes d'échangeur de chaleur en cuivre disponibles sur demande.
