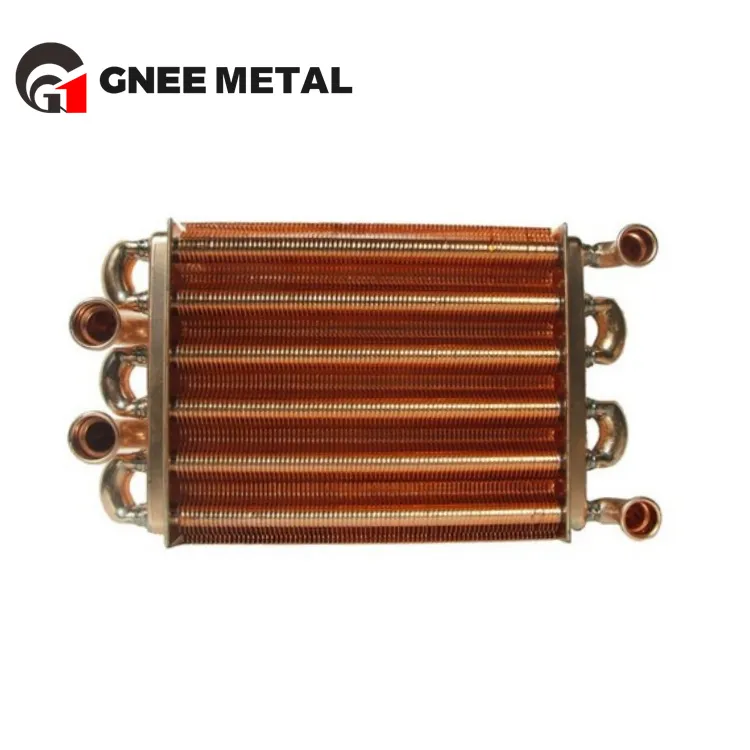

Tube d'échangeur de chaleur en cuivre ASTM B111 C12200

Gnee Steel (Tianjin) Co., Ltd. est l’un des fabricants et fournisseurs les plus professionnels de tubes d’échangeur de chaleur en cuivre astm b111 c12200 en Chine, prend également en charge un service personnalisé. Bienvenue pour acheter un tube d'échangeur de chaleur en cuivre astm b111 c12200 à prix réduit à vendre ici dans notre usine. Des produits de qualité et des prix raisonnables sont disponibles.

Le C12200 est l'un des alliages de cuivre les plus courants spécifiés sousASTM B111etASME SB111. Il s'agit d'un cuivre désoxydé au phosphore-avec une teneur minimale en cuivre de 99,9 %. Le processus de désoxydation élimine l'oxygène du matériau, ce qui améliore considérablement ses performances lors du soudage et du brasage.

Contrairement au cuivre de plomberie standard, le C12200 est conçu pourroulement de tube d'échangeur de chaleuretexpansion du tube de l'échangeur de chaleur. Il fournit des résultats cohérents dansévaporateur à tube calandreetcondenseur à tube en Ucandidatures.

Cet alliage convient pour :

Échangeur de chaleur CVCsystèmes

Chaudière à échangeur de chaleurunités

Voiture à échangeur de chaleurradiateurs et appareils de chauffage

Air de l'échangeur de chaleurserpentins de refroidissement

C12200 est entièrement conforme àASTM B111 pdfetASME SB111 pdfnormes. Il est également disponible avec certification pourEN 12451etJIS H3300à la demande.

Ce matériau est reconnu pour sa résistance à la fragilisation par l'hydrogène, qui est un problème courant lors du soudage du cuivre contenant de l'oxygène-.

Nous fournissonstube d'échangeur de chaleur en cuivredans une large gamme de dimensions. Vous trouverez ci-dessous les tailles les plus fréquemment demandées.

Diamètres extérieurs courants :

tube d'échangeur de chaleur en cuivre 5/8 pouces(15,88 mm)

tube d'échangeur de chaleur en cuivre 3/4 pouces(19,05 mm)

tube d'échangeur de chaleur en cuivre 1 pouce(25,4 mm)

tube d'échangeur de chaleur en cuivre OD 19mm

tube d'échangeur de chaleur en cuivre OD 25,4 mm

Plage d'épaisseur de paroi :

0,5 mm – 3,0 mm selon le diamètre et l'application

Options de longueur :

Longueur droite standard : 6 m, 9 m, 12 m

Coutumelongueur du tube de l'échangeur de chaleur en cuivrejusqu'à 30 m

Bobines disponibles pour l'état recuit

Paramètres techniques clés pour la conception :

Pas de tube d'échangeur de chaleur: typiquement 1,25 × OD, personnalisable

Plaque tubulaire pour échangeur de chaleurtolérance de perçage : H11 recommandée

Diamètre du tuyau de l'échangeur de chaleurla sélection dépend du débit et de la chute de pression

Pour les ingénieurs effectuant uncalcul d'un échangeur de chaleur à tubes de cuivre, nous pouvons fournir sur demande des courbes de conductivité thermique et des coefficients de perte de charge.

Obtenez un devis pour un tube d'échangeur de chaleur en cuivre

C12200 est spécifié dans plusieurs secteurs. Sa combinaison de performances thermiques et de maniabilité en fait un choix pratique pour de nombreuses applications de transfert de chaleur.

Échangeurs de chaleur à calandre et à tubes

C12200 est couramment utilisé danséchangeur de chaleur à calandre et à tubesconceptions, y comprisévaporateur à tube calandreunités. Le matériau du tube doit résister au roulement dans les plaques tubulaires et aux vibrations potentielles. Le C12200 fonctionne bien dans ces conditions.

Échangeurs de chaleur à tubes en U

Pouréchangeur de chaleur à tube en Uetéchangeur de chaleur à faisceau de tubes en uconceptions, le C12200 offre une bonne flexibilité. Il peut être formé en coudes en U- sans se fissurer lorsqu'il est correctement recuit.

CVC et réfrigération

Échangeur de chaleur CVCles systèmes, y compris les condenseurs et les évaporateurs, utilisent fréquemmentéchangeur de chaleur à tubes de cuivrebobines.Échangeur de chaleur à tubes de cuivreest le choix standard pour les unités de climatisation.

Chaudières électriques et industrielles

Chaudière à échangeur de chaleurles applications nécessitent des matériaux qui résistent à la corrosion de l’eau traitée. Le C12200 offre une longue durée de vie dans les systèmes en boucle fermée-.

Automobile

Voiture à échangeur de chaleurles applications incluent les radiateurs et les refroidisseurs EGR où la conductivité thermique du cuivre est un avantage.

Condensateurs

Condenseur d'échangeur de chaleurles unités dans les environnements commerciaux et industriels spécifient souvent le C12200 pour son équilibre entre coût et performances.

Une question courante des ingénieurs achats est la suivante :tube d'échangeur de chaleur en cuivre ou en acier inoxydable – lequel dois-je choisir ?

La réponse dépend de l’environnement d’exploitation.

Une autre comparaison fréquente esttube d'échangeur de chaleur en cuivre vs cupronickel. Pour l'eau douce propre ou les systèmes CVC en boucle fermée{{1}, le C12200 est le choix le plus rentable-. Pour le refroidissement à l'eau de mer,Tube C70600ouTube C71500est recommandé.

Pourquoi utiliser le cuivre dans les systèmes d’échangeurs de chaleur ?Parce que la conductivité thermique du cuivre (environ . 400 W/m·K) est nettement supérieure à celle de l'acier inoxydable (environ . 15 W/m·K) ou du cupronickel (environ . 30-50 W/m·K). Cela se traduit par des empreintes d'échangeur de chaleur plus petites et des besoins en énergie inférieurs pour les ventilateurs ou les pompes.

Comment plier un tube d'échangeur de chaleur en cuivre

Le C12200 en état recuit peut être plié à l'aide d'une cintreuse à mandrin. Le rayon de courbure minimum recommandé est de 2,5 × diamètre extérieur du tube. Le tube étiré dur-ne doit pas être plié sans recuit intermédiaire.

Comment souder un tube d'échangeur de chaleur en cuivre

Le C12200 est soudable selon le procédé TIG. Utiliser une tige d'apport désoxydée (ERCu). La faible teneur en oxygène du C12200 empêche la porosité des gaz pendant le soudage.

Roulement de tube d'échangeur de chaleur

Appropriéroulement de tube d'échangeur de chaleurest essentiel pour des joints-sans fuite. Facteurs clés :

Trous de tube dans leplaque tubulaire d'échangeur de chaleurdoit être propre et dans les limites de tolérance

Utilisez un extenseur à rouleaux-à couple contrôlé

Évitez de trop-rouler, car cela pourrait amincir la paroi du tube.

Expansion du tube de l'échangeur de chaleur

Pourexpansion du tube de l'échangeur de chaleuren plaques tubulaires, le C12200 offre une bonne ductilité. L'expansion doit être effectuée pour obtenir un joint étanche-sans réduire l'épaisseur de la paroi au-delà des limites acceptables.

Corrosion du tube de l'échangeur de chaleur en cuivreest généralement causée par l’un des facteurs suivants :

pH faible (inférieur à 6,5)

Présence d'ammoniac ou de sulfure

Vitesse de l'eau élevée (supérieure à 2,0 m/s pour le C12200)

Couplage galvanique avec un métal plus noble

Dans des conditions normales de fonctionnement dans de l'eau propre ou dans des systèmes CVC-en boucle fermée,Durée de vie du tube de l'échangeur de chaleur en cuivredépasse 25 ans. Un traitement et une surveillance réguliers de l’eau sont recommandés pour les systèmes ouverts.

Comment nettoyer le tube de l'échangeur de chaleur en cuivre :

Pour les salissures molles : brossage mécanique avec brosse nylon ou inox

Pour le tartre dur : faire circuler de l'acide sulfamique ou citrique inhibé

Évitez l’acide chlorhydrique, qui provoque des piqûres rapides

Renseignez-vous auprès de notre ingénieur sur l'expansion ou le soudage des tubes

Qu'est-ce qu'un tube d'échangeur de chaleur en cuivre ?

Un tube échangeur de chaleur en cuivre est un tube sans soudure fabriqué selon des dimensions précises pour être utilisé dans les équipements de transfert de chaleur. Il transfère l'énergie thermique entre deux fluides sans leur permettre de se mélanger.

Comment nettoyer le tube de l'échangeur de chaleur en cuivre ?

Le nettoyage mécanique avec une brosse tubulaire est la méthode la plus courante. Pour le nettoyage chimique, utilisez des acides inhibés conçus pour le cuivre. Évitez l'acide chlorhydrique et les solvants chlorés agressifs.

Comment plier un tube d'échangeur de chaleur en cuivre sans dommage ?

Utilisez un tube de trempe recuit et une cintreuse à mandrin. Le rayon de courbure minimum doit être de 2,5 à 3 fois le diamètre extérieur du tube. Soutenez correctement le tube pour éviter de le plier.

Comment souder un tube d'échangeur de chaleur en cuivre ?

Le C12200 peut être soudé au TIG avec une tige d'apport ERCu. Nettoyer soigneusement le tube avant de souder. Utilisez du cuivre désoxydé pour éviter la porosité.

Tube d'échangeur de chaleur en cuivre ou en acier inoxydable : lequel dure plus longtemps ?

L'acier inoxydable dure plus longtemps dans les environnements corrosifs tels que l'eau de mer ou les fluides à faible pH. Le cuivre dure plus longtemps dans l'eau propre et dans les systèmes-en boucle fermée tout en offrant un bien meilleur transfert de chaleur.

Tube d'échangeur de chaleur en cuivre ou cupronickel : quel est le meilleur ?

Le cupronickel (C70600, C71500) est meilleur pour l'eau de mer. Le cuivre (C12200) est meilleur pour les applications d'eau douce, de CVC et de chaudières. Le cuivre a également une conductivité thermique plus élevée et un coût de matériau inférieur.

Pourquoi utiliser du cuivre dans les échangeurs de chaleur plutôt que d’autres métaux ?

Le cuivre offre la meilleure combinaison de conductivité thermique, de maniabilité et de coût pour les applications d'eau propre et de réfrigérant. Aucun autre matériau courant n'égale l'efficacité du transfert de chaleur du cuivre dans ces environnements.

Quelle est la durée de vie du tube d’échangeur de chaleur en cuivre ?

Dans les systèmes en boucle fermée-bien entretenus, une durée typique de 25 à 30 ans. Dans les tours de refroidissement ouvertes avec un mauvais traitement de l’eau, la corrosion peut survenir dans un délai de 3 à 5 ans.

Qu’est-ce qui cause la corrosion des tubes d’échangeur de chaleur en cuivre ?

Causes courantes : pH faible (<6.5), high dissolved oxygen, ammonia, sulfides, high water velocity, or galvanic corrosion from dissimilar metals.

Avez-vous des tubes d'échangeur de chaleur en cuivre à vendre en petites quantités ?

Oui. Nous prenons en charge aussi bien les petites quantités de réparation que les grosses commandes OEM. La quantité minimum de commande dépend de la taille et de l’état. Contactez-nous avec vos exigences.

Pouvez-vous fournir du C12200 selon EN 12451 ou JIS H3300 ?

Oui. Bien que ASTM B111 et ASME SB111 soient nos principales normes, nous pouvons également fournir une certification selon EN 12451 ou JIS H3300 sur demande.

Quelle est la différence entre ASTM B111 et ASME SB111 ?

ASME SB111 est la version du code ASME de ASTM B111. Il comprend des exigences supplémentaires en matière d'assurance qualité et de certification pour les applications d'appareils sous pression. Pour les échangeurs de chaleur à calandre et tubes codés ASME-, SB111 est requis.

Contactez notre équipe commerciale pour connaître les prix et la disponibilité

Un mauvais emballage détruit même le meilleur tube d’échangeur de chaleur en cuivre. En tant qu'usine professionnelle de tubes d'échangeur de chaleur en cuivre servant des tubes d'échangeur de chaleur en cuivre aux États-Unis, en Europe, aux Émirats arabes unis, en Arabie Saoudite et en Inde, nous suivons les normes d'emballage d'exportation de qualité militaire pour garantir l'absence de dommages pendant le fret maritime ou aérien.

Notre processus d'emballage standard :

Pour les-commandes groupées :L'échangeur de chaleur à tubes en U et l'échangeur de chaleur à faisceau de tubes en U sont placés dans des gabarits en acier dédiés à l'intérieur de la caisse pour éviter la distorsion du rayon de courbure.

Nos certifications et conformité :

Traçabilité complète ASTM B111 pdf et ASME SB111 pdf.

Système de gestion de la qualité ISO 9001 : 2015.

Inspection tierce-acceptée : SGS, BV, Lloyds ou TUV.

Rapports d'essais sur la durée de vie des tubes d'échangeur de chaleur en cuivre disponibles sur demande.
