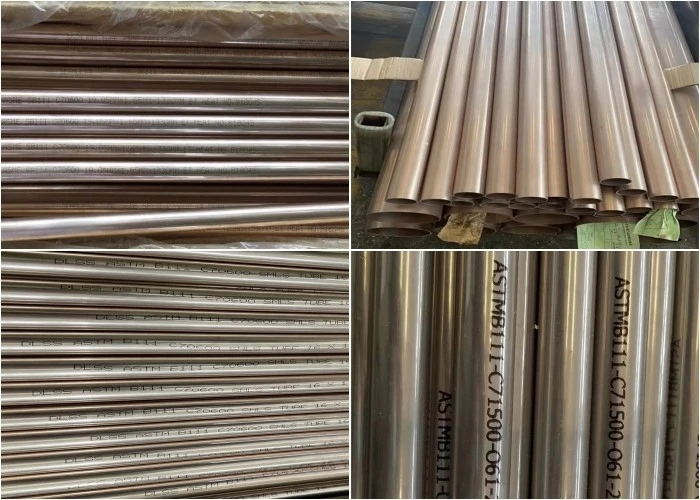

Tableau de poids des tubes C70600

Lorsque vous commandez 10 kilomètres deTube C70600pour un condenseur de centrale électrique, le poids détermine votre coût de transport. Quelques grammes supplémentaires par mètre représentent des tonnes. Lorsque vous concevez un support de tuyauterie sur une plate-forme offshore, le poids vous indique la solidité du support. Lorsque vous estimez le coût d’un projet, c’est le poids (et non la longueur) que les fournisseurs utilisent pour calculer le prix. Un mauvais poids signifie un mauvais budget de transport, de mauvais supports et un mauvais coût.

La densité du C70600 est de 8,94 g/cm³. Utilisez ce nombre et les formules ci-dessous pour calculer le poids de n’importe quelle taille de tube.

Le tableau ci-dessous indique le poids par mètre et le poids par pied pour les tailles de tubes standard ASTM B111 C70600.Utilisez-le pour des estimations rapides.

Utilisez cette formule : Poids (kg/m)=(OD² - ID²) x π/4 x densité ÷ 1 000 000

Où:

OD et ID sont en mm

π/4 = 0.7854

Densité = 8.94 g/cm³

Divisez par 1 000 000 pour convertir de g/mm³ en kg/m

Formule simplifiée :

Poids (kg/m)=0.00702 x (OD² - ID²)

ID=OD - (2 x épaisseur de paroi)

Exemple de calcul :
Pour 3/4" OD (19,05 mm) x BWG 18 (paroi de 1,24 mm) :

ID=19.05 - (2 x 1,24)=16.57 mm

DO² = 19.05 x 19.05=362.9

ID² = 16.57 x 16.57=274.6

OD² - ID²=88.3

Poids=0.00702 x 88.3=0.620 kg/m

Fret et logistique

Fret maritime : limites de poids des conteneurs (généralement 22 à 25 tonnes par conteneur de 20 pieds)

Fret aérien : facturé selon le poids réel ou volumétrique

Camionnage : limites de poids par essieu sur les routes

Levage : capacité de la grue pour les faisceaux de tubes

Conception structurelle

Espacement des supports de tuyaux basé sur le poids du tube + le poids du fluide

Analyse vibratoire (les tubes plus lourds ont des fréquences propres différentes)

Chargement de plate-forme offshore

Estimation des coûts

La plupart des prix des tubes sont au kg et non au mètre

Poids total x prix par kg=coût du matériau

Le poids affecte également les consommables de soudage et la main d'œuvre

Connaissez le poids de votre commande de tubes avant de réserver du fret ou des supports de conception. Une erreur de poids de 10 % peut casser à la fois votre budget et votre structure.

Un conteneur standard de 20 pieds contient environ 22 à 25 tonnes de tube C70600, selon la taille du tube et son emballage.Les tubes plus petits sont plus serrés et pèsent plus par conteneur. Les tubes plus gros laissent plus d'espace vide.

Chargements typiques de conteneurs :

Confirmez toujours auprès de votre transitaire.Certains ports ont des limites de poids par conteneur. Les conteneurs en surpoids sont rejetés au chargement ou entraînent des frais supplémentaires.

Le C70600 a à peu près le même poids que le cuivre pur et beaucoup plus lourd que l'aluminium ou le titane.Voici une comparaison de densité.

Ce que cela signifie pour votre projet :

Remplacer le cuivre C12200 par du C70600 ? Le poids est le même.

Remplacer l'inox 316L par du C70600 ? Vous ajoutez environ 12% de poids.

Remplacer le titane par du C70600 ? Vous doublez le poids pour la même épaisseur de paroi.

Q1 : Quelle est la densité du cuivre-nickel C70600 ?

8,94 g/cm³ (0,323 lb/po³).C'est le nombre dont vous avez besoin pour tous les calculs de poids. Il est légèrement supérieur à l'eau (1,0). Une longueur de 1 mètre de tube 3/4" OD x BWG 18 pèse environ 0,5 kg. Un bâton de 6 mètres pèse environ 3 kg. Utilisez le tableau ci-dessus pour une recherche rapide.

Q2 : Comment calculer le poids total d’une commande de gros tubes ?

Multipliez le poids par mètre par le nombre total de mètres. Ajoutez ensuite 5 à 10 % pour l'emballage si le fret est payé au poids.Exemple : 10 000 mètres de tube 3/4" OD x BWG 18 à 0,492 kg/m=4,920 kg (4,92 tonnes). L'emballage ajoute environ 250 à 500 kg. Demandez à votre fournisseur le poids exact d'expédition avant de réserver le fret.

Q3 : Le poids du tube inclut-il le poids des embouts et de l’emballage ?

Le poids par mètre dans le tableau concerne uniquement le tube. L'emballage ajoute du poids supplémentaire.Les embouts en plastique ajoutent 10 à 50 grammes par tube. Les caisses en bois ajoutent 50 à 200 kg par paquet. Pour les commandes importantes, l’emballage peut représenter 5 à 10 % du poids total de l’expédition. Si vous êtes proche d'une limite de poids (par exemple, 25 tonnes par conteneur), demandez à votre fournisseur un poids d'expédition incluant l'emballage.

Q4 : Pourquoi mon poids calculé est-il différent du poids du fournisseur ?

De petites différences proviennent de l'arrondi, de l'épaisseur réelle de la paroi (tolérance ± 10 %) et de l'hypothèse de densité (certains utilisent 8,9, d'autres 8,94).Si la différence est inférieure à 5 %, c'est normal. S'il est supérieur à 10 %, demandez le poids réel mesuré au moulin. Certains fournisseurs estiment le poids par mètre en fonction des dimensions nominales. Le poids réel peut varier.

Q5 : Combien pèse un conteneur de 20 pieds de tube C70600 ?

Généralement 22 à 25 tonnes pour les tailles d'échangeurs de chaleur courantes.Le poids exact dépend du diamètre extérieur du tube, de l’épaisseur de la paroi et de l’étanchéité des tubes. Les petits diamètres extérieurs (1/2") sont plus serrés et atteignent la limite de poids avant la limite de volume. Les grands diamètres extérieurs (2"+) atteignent la limite de volume avant la limite de poids. Demandez toujours à votre fournisseur le poids estimé du conteneur avant l'expédition.

Q6 : Le C70600 est-il plus lourd que l’acier inoxydable 316L ?

Oui, environ 12 % plus lourd pour les mêmes dimensions.La densité du C70600 est de 8,94 g/cm³. 316La densité du L est de 7,98 g/cm³. Si vous remplacez le tube 316L par un tube C70600 de même diamètre extérieur et de même paroi, le tube C70600 pèsera environ 12 % de plus. Cela est important pour les applications sensibles au poids telles que les plates-formes offshore ou les systèmes embarqués.

Q7 : Quel est le poids d’un seul tube C70600 de 6 m ?

Pour 3/4" OD x BWG 18 : environ 2,95 kg (6,5 lb).Le poids par mètre est de 0,492 kg. Multipliez par 6=2.95 kg. Pour un paquet de 100 tubes (6 m chacun), poids total du tube=295 kg. Ajoutez l'emballage (environ 15-20 kg) et vous obtenez environ 315 kg. Le transport à la main n’est pas possible. Utilisez un chariot élévateur ou un transpalette.

Q8 : Le tableau des poids fonctionne-t-il également pour le tube C71500 ?

Oui, car le C70600 et le C71500 ont une densité presque identique (8,94 contre 8,94 g/cm³).Utilisez le même tableau pour les deux niveaux. La différence de poids entre les deux alliages est inférieure à 0,1 %. Pour des raisons pratiques, ce sont les mêmes. Ne créez pas de tableaux de poids distincts pour le C70600 et le C71500. Un graphique fonctionne pour les deux.

Q9 : Comment puis-je convertir le poids du tube de kg/m en lb/ft ?

Multipliez kg/m par 0,672 pour obtenir lb/ft.Exemple : 0,492 kg/mx 0.672=0.331 lb/pied. Le tableau ci-dessus inclut les lb/pi pour les tailles courantes. Pour les tailles non standard, calculez d’abord en kg/m, puis convertissez. N'inversez pas la conversion par accident. 1 kg/m=0.672 lb/ft. 1 lb/ft=1.488 kg/m.

Q10 : Combien de poids un tube perd-il après 20 ans de corrosion par l'eau de mer ?

Très peu. La corrosion uniforme enlève environ 0,025 mm par an.Après 20 ans, la perte de paroi est d'environ 0,5 mm. Pour un tube à paroi de 1,24 mm, cela représente 40 % de l'épaisseur de la paroi. Pour un tube à paroi de 1,65 mm, c'est 30 %. La perte de poids est proportionnelle à la perte de paroi. Un tube 3/4" OD x BWG 18 (0,492 kg/m) perd environ 0,015 kg/m sur 20 ans. Non significatif pour le fret, mais significatif pour la pression nominale.

Chimie(spectromètre, ASTM E1473) → Ni 9-11 %, Fe 1,0-1,8 %

Traction(tirer pour casser, ASTM E8) → 310 MPa minimum

Aplatir(anneau de pression sur le mur 3x, ASTM B968) → pas de fissures

Éclater(expansion du cône à 30 degrés, ASTM B969) → pas de division

Courant de Foucault(100% des tubes, ASTM E243) → rejeter tout signal

Ce que vous obtenez

Rapport de test d'usine (MTR) avec chaque commande

Traçable par numéro de série

Inspection par un tiers disponible (SGS, BV, Lloyds)

tube

Capuchon en plastique aux deux extrémités

Papier VCI à l'intérieur (sur demande)

paquet

Emballé sous film rétractable (scelle l'humidité)

Cerclé en acier (4-6 sangles)

Caisse en bois pour formats fragiles

Palette + acier pour standard 6m

étiquette

Nuance (C70600 / 90/10)

Taille (OD x BWG)

Numéro de chaleur (traçable)

Quantité et longueur
