Dans la fabrication d'équipements de radiothérapie oncologique et de systèmes d'IRM à champ élevé-, les performances thermiques et électriques du substrat en cuivre sont une question de sécurité des patients et de disponibilité de la machine. Les accélérateurs linéaires médicaux hautes-performances (LINAC) s'appuient sur des cavités RF pour accélérer les électrons à une vitesse proche de-la lumière. Ces cavités doivent être réalisées à partir deC10100 Cuivre électronique sans oxygène-pour garantir que l'énergie intense des micro-ondes ne provoque pas de dégazage ou de dégradation du matériau.
Pour les responsables des achats de dispositifs médicaux, le sourcing99.99%Le cuivre pur ne consiste pas seulement à suivre un dessin ; il s'agit d'éliminer les traces d'impuretés qui conduisent à la rupture du vide et à la panne des équipements dans les environnements cliniques.
Pourquoi le C10100 est-il obligatoire pour les cavités et guides d'ondes RF LINAC ?
Un LINAC médical fonctionne dans des conditions d'ultra-vide poussé. Si le cuivre utilisé dans les cavités RF contient même des niveaux infimes d'éléments volatils comme le zinc ou le plomb, ces impuretés se vaporiseront sous la chaleur intense générée pendant la radiothérapie. Ce dégazage détruit l’intégrité du vide et peut empoisonner la cathode, entraînant des temps d’arrêt coûteux pour le service d’oncologie.
En précisantC10100, les fabricants assurent une teneur en oxygène demoins de 5 ppm. Cette pureté métallurgique permet le brasage à l'hydrogène à haute température nécessaire pour assembler des structures de guides d'ondes complexes sans risque de fragilisation par l'hydrogène. Comme nous l’avons analysé dans notre guide technique surapplications cryogéniques et UHV, l'absence d'oxyde cuivreux (Cu2O) est ce qui fait du C10100 la norme industrielle pour ces composants médicaux sous vide poussé.
Exigences critiques pour le niveau médical-C10100
| Composante Médicale | Forme matérielle | Exigence critique | Impact sur l'ingénierie |
| Cavités RF | Pièces usinées CNC personnalisées | ASTM F68Attestation | Zéro dégazage sous vide poussé |
| Bobines de gradient IRM | Tubes et tuyaux sans soudure C10100 | 101 % SIGCConductivité | Contrôle précis du champ magnétique |
| Plaques de guide d'ondes | C10100 Plaque, Feuille | Pureté de surface | Atténuation réduite du signal |
| Fils cryogéniques | Barre ronde C10100 | Valeur RRR élevée | Performances stables aux températures d'hélium liquide |
Pureté: 99.99%Minimum (certifié grade 1)
Conductivité: 101 % SIGC(Min) pour une dissipation rapide de la chaleur.
Conductivité thermique : 391 W/m-Kà 20 degrés Celsius.
Attestation :Entièrement conforme àASTMB170etASTM F68pour une utilisation-de qualité électronique.
Demander des spécifications et des documents de conformité-de qualité médicale C10100
Comment le C10100 améliore-t-il la fiabilité des bobines de gradient IRM ?
Les appareils d'IRM nécessitent des champs magnétiques à commutation-extrêmement rapides. Les bobines de gradient qui génèrent ces champs sont souvent refroidies par liquide-pour éviter la surchauffe. Utiliser unTube sans soudure C10100pour ces chemins de refroidissement garantit que le matériau peut gérer des densités de courant élevées sans points chauds localisés.
LeConductivité SIGC 101 %du C10100 permet une transmission électrique plus efficace, ce qui réduit le bruit de fond électrique du système d'imagerie. Cela se traduit directement par des images diagnostiques plus claires pour les cliniciens. Si vous êtes un responsable des achats et que vous comparez le C10100 à des qualités inférieures comme le C10200, reportez-vous à notre comparaison surniveaux de pureté et intégrité du signalpour comprendre le retour sur investissement à long terme-d'une pureté supérieure.
Sur quelles certifications les responsables des achats d’équipements d’oncologie doivent-ils insister ?
Lorsque vous auditez un fournisseur de cuivre-de qualité médicale, vous devez regarder au-delà du pourcentage chimique. Un rapport standard sur le cuivre « Quatre-Neuf » est insuffisant pour les équipements de radiothérapie. Vous devez exiger un MTR qui vérifie que le matériau a été testé conformément auxASTM F68, qui comprend un examen microscopique des inclusions d'oxydes.
Comme nous l'avons souligné dans notre guide survérification d'un MTR C10100, toute présence d'oxydes internes entraînera une fatigue mécanique lors des cycles thermiques rapides courants dans les systèmes LINAC médicaux. GNEE METAL offre la traçabilité complète nécessaire à la fabrication de dispositifs médicaux réglementés par la FDA et la CE-.
Sécuriser la chaîne d'approvisionnement médicale avec le C10100
L'approvisionnement en C10100 pour le secteur médical est une décision stratégique qui a un impact sur les performances des machines et la sécurité des hôpitaux. En utilisant les avantages métallurgiques de99.99%pur et sans oxygène-, les fabricants peuvent construire des machines de diagnostic et de traitement plus fiables, efficaces et durables-. Que vous ayez besoin de cavités RF usinées avec précision-ou de tubes de refroidissement de haute-pureté, GNEE METAL garantit que chaque lot répond aux normes médicales les plus strictes.
Contactez GNEE METAL pour les contrats d'approvisionnement en-qualité médicale C10100
Gamme de produits GNEE MÉTAL
| Type de produit | Formes disponibles | Notes communes | Plage de diamètre/épaisseur | Plage de longueur/largeur | Applications |
|---|---|---|---|---|---|
| Tubes de cuivre | Rond, carré, rectangulaire, enroulé | C10100, C10200, C11000, C12200, C12000 | Diamètre extérieur : 0,5 mm - 300 mm Paroi : 0,1 mm - 20 mm | Jusqu'à 6000 mm ou personnalisé | CVC, plomberie, échangeurs de chaleur, réfrigération, conduites hydrauliques |
| Plaques et feuilles de cuivre | Feuilles plates, perforées, gaufrées, plaque de bande de roulement | C10100, C11000, C12200, C23000, C26000 | Épaisseur : 0,1 mm - 200 mm | Largeur : Jusqu'à 2 500 mm Longueur : Jusqu'à 6 000 mm | Jeux de barres électriques, toiture, bardage, joints, transformateurs |
| Barres et tiges de cuivre | Barre ronde, barre carrée, barre hexagonale, barre plate | C10100, C11000, C14500, C17200, C18200 | Diamètre : 1 mm - 300 mm | Longueur : 1 000 mm - 4000 mm | Composants usinés, contacts électriques, barres omnibus, fixations |
| Fils de cuivre | Fil rond, fil plat, fil carré, toronné, tressé | C11000, C11600, C17200, C17510 | Diamètre : 0,05 mm - 12 mm | Poids des bobines : 1 kg - 500 kg | Câblage électrique, câbles, ressorts, treillis, fil de soudure |
| Bandes et bobines de cuivre | Bande mince, feuille, bobine fendue, bande profilée | C11000, C12200, C19400, C26000, C26800 | Épaisseur : 0,03 mm - 5 mm | Largeur : 2 mm - 1000 mm ID de bobine : 300 mm - 600 mm | Transformateurs, Radiateurs, Blindages, Bornes, Connecteurs |

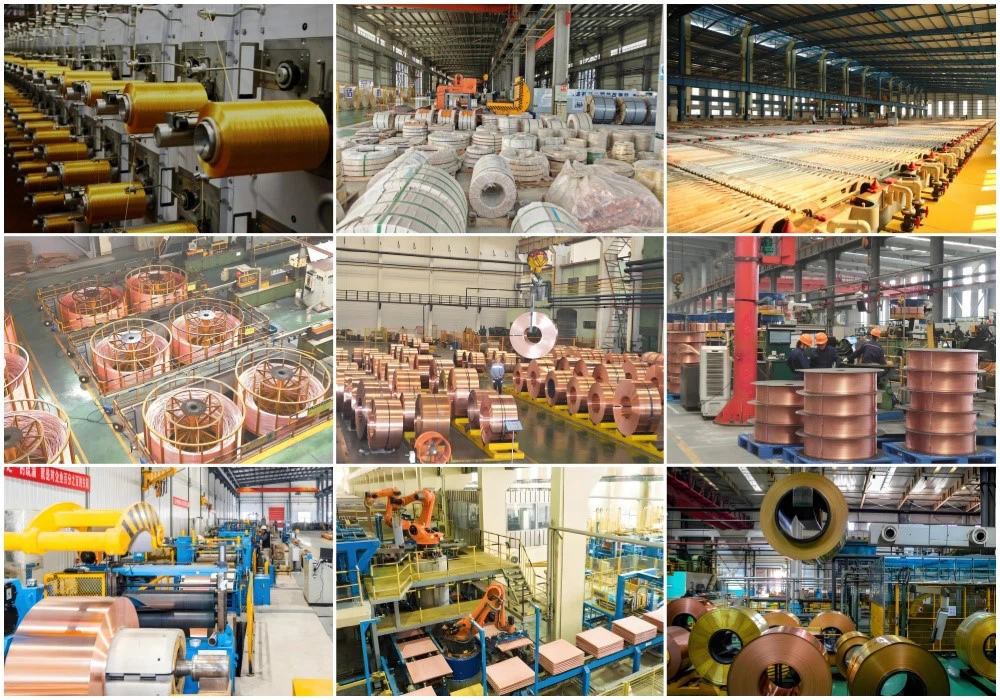

À propos de notre usine
Nous exploitons une gamme complète de lignes de production, notammentpresses à extrusion, bancs d'étirage à froid, laminoirs-à grande vitesse, lignes de refendage et centres d'usinage CNC de précision, ce qui nous permet de produire entièrement en interne des tubes, plaques, barres, fils et bandes de cuivre. Pour l'assurance qualité, nous maintenons un service dédiélaboratoire d'inspection équipé d'analyseurs spectraux, de machines d'essais universelles, de duromètres, de rugosimètres et d'instruments de mesure optiques. Chaque lot est testé pour sa composition chimique, ses propriétés mécaniques et sa précision dimensionnelle avant expédition. Notre capacité de production atteint500+ tonnes par mois, et nous tenonsCertification ISO 9001 : 2015avec une traçabilité complète de la matière première au produit fini. Que vous ayez besoin d'un stock d'usine standard ou de composants traités-sur mesure, nous fournissons des produits en cuivre de précision avec des délais de livraison courts et une certification complète des matériaux.
