5 cas réels de défaillance du tube C70600 et comment les éviter

Cause fondamentale : Faible teneur en fer (0,75 %) provenant d'un fournisseur non certifié.

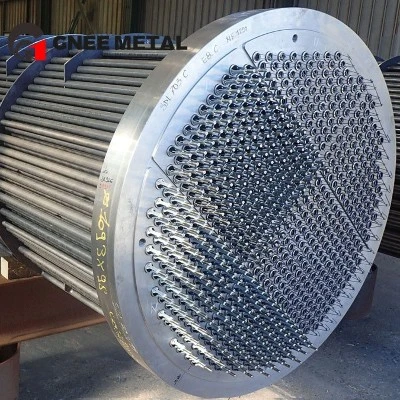

Une centrale électrique côtière a installé 4 500C70600 tubes dans un condenseur à surface. Le débit d'eau de mer était de 2,2 m/s, la température de 28 degrés, le tout dans les limites de conception. Après 18 mois, 200+ tubes ont fui.

Quelle inspection a trouvé:

Profondeur de piqûre de 0,8 à 1,2 mm sur le diamètre intérieur du tube

Teneur en fer de seulement 0,75 % (ASTM exige 1,0 à 1,8 %)

Teneur en nickel 8,2 % (inférieure à 9,0 % minimum)

Pourquoi ça a échoué:
La faible teneur en fer empêche la formation d’un film d’oxyde protecteur stable. Sans le film, les piqûres ont commencé en quelques semaines et ont pénétré la paroi de 1,24 mm en 18 mois.

Comment prévenir:

Vérifiez toujours la teneur en fer du certificat de l'usine

Rejetez tout tube contenant du fer en dessous de 1,0 %

Effectuer une vérification ponctuelle PMI sur des tubes aléatoires avant l'installation

Utiliser uniquement des usines certifiées

Cause fondamentale : Mauvais métal d’apport (cuivre pur au lieu d’ERCuNi).

Un cargo avait une conduite de refroidissement à l’eau de mer fabriquée à partir d’un tube C70600. En 8 mois, plusieurs joints de soudure ont fui. Les fissures se trouvaient au niveau de la ligne de fusion des soudures et non dans le métal de base.

Quelle inspection a trouvé:

Fissures le long de la zone de fusion des soudures

Métal d'apport analysé comme cuivre pur (ERCu)

Corrosion galvanique entre le métal de base et le métal d'apport

Pourquoi ça a échoué:
La charge de cuivre pur est plus noble que le C70600 dans l'eau de mer. La petite zone de soudure est devenue une anode, se corrodant rapidement. Le mastic ERCuNi correspond à la composition C70600 et empêche les attaques galvaniques.

Comment prévenir:

Spécifiez le mastic AWS A5.7 ERCuNi dans la procédure de soudage

Vérifier le certificat du métal d'apport avant utilisation

Soudeurs de train – Le C70600 ne peut pas utiliser d’apport de cuivre

Effectuer un ressuage sur les 10 premières soudures

Cause première : la vitesse atteint 4,5 m/s lors du démarrage de la pompe.

Une usine de dessalement utilisait des tubes C70600 dans un réchauffeur de saumure. La vitesse de conception était de 2,5 m/s. Cependant, lors du démarrage de la pompe et lorsque les crépines se sont bloquées, la vitesse a dépassé 4,0 m/s.

Quelle inspection a trouvé:

Amincissement aux premiers 150 mm d’entrée du tube

Modèle d'érosion en forme de fer à cheval-

Épaisseur de paroi réduite de 1,65 mm à 0,6–0,8 mm

Pourquoi ça a échoué:
Le C70600 a une bonne résistance à l'érosion jusqu'à 3,0 m/s. Au-dessus de 3,5 m/s, le film protecteur s'use mécaniquement. En présence de sable ou de bulles, l’érosion s’accélère encore.

Comment prévenir:

Installer des inserts d'extrémité d'entrée (manchons sacrificiels en plastique ou en métal)

Ajoutez un variateur de fréquence sur la pompe pour contrôler la montée en puissance-

Nettoyer les crépines chaque semaine pour éviter les chutes de pression

Conception pour 2,0 m/s, et non 2,5 m/s – laisser une marge

Cause première : Concentration d'ammoniac de 8 ppm provenant d'une fuite de processus.

Une usine chimique utilisait des tubes C70600 dans un refroidisseur à coque-et-à tubes. L'eau de refroidissement contenait de l'ammoniac provenant d'une fuite de procédé à proximité. L'usine n'a pas surveillé l'ammoniac.

Quelle inspection a trouvé:

Fines fissures de ramification sur le diamètre extérieur du tube

Les fissures suivent les joints de grains

Pas d’amincissement des murs autour des fissures

Tubes cassés lorsqu'ils sont pliés à la main

Pourquoi ça a échoué:

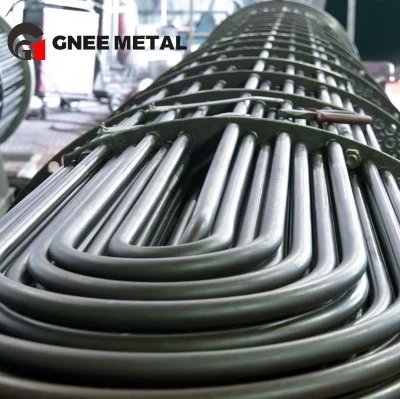

Le C70600 est sensible à la fissuration par corrosion sous contrainte (SCC) lorsque l'ammoniac dépasse 2 ppm et que la température est supérieure à 50 degrés. Les tubes présentaient des contraintes résiduelles dues à la flexion en U, ce qui était suffisant pour provoquer des fissures.

Comment prévenir:

Surveillez l’ammoniac chaque semaine – restez en dessous de 2 ppm

Si l'ammoniac ne peut pas être contrôlé, passez au C71500

Soulager la contrainte des tubes pliés en U-après le pliage

Utilisez des produits chimiques de traitement de l'eau sans-ammoniaque

Cause fondamentale : Le système d'incendie n'a pas été rincé depuis 9 mois.

Une plate-forme offshore disposait d'un système d'eau d'incendie avec une tuyauterie C70600. Le système est resté inutilisé pendant 9 mois avec de l’eau de mer stagnante à l’intérieur. Lors des tests, plusieurs fuites par sténopé sont apparues.

Quelle inspection a trouvé:

Fosses profondes sous les jambes mortes et les points bas

Produits de corrosion blancs et verts

Cellules de concentration d'oxygène sous dépôts

Pourquoi ça a échoué:
L’eau de mer stagnante permet aux cellules de concentration d’oxygène de se former sous les dépôts. La zone située sous le gisement devient anodique et se creuse rapidement. Un débit supérieur à 1,0 m/s empêche cela.

Comment prévenir:

Rincer mensuellement les systèmes d'incendie avec de l'eau douce

Égoutter et sécher pendant de longues périodes d'inactivité

Conception pour la drainabilité – pente des tuyaux vers les drains de point bas

Considérez le C71500 pour les systèmes avec de longues périodes de stagnation

Quelle est la raison la plus courante pour laquelle les tubes C70600 échouent prématurément ?

La faible teneur en fer est la plus courante. De nombreux fournisseurs non certifiés utilisent moins de nickel et de fer pour réduire les coûts. Le tube semble correct mais se corrode en 1 à 3 ans au lieu de 20 à 30 ans. Vérifiez toujours la chimie.

Un tube C70600 défectueux peut-il être réparé ?

Les fuites par sténopé peuvent être colmatées (pour les condenseurs) ou découpées et ressoudées-(pour la tuyauterie). Des piqûres ou des fissures généralisées signifient un retube complet. Le coût de réparation dépasse souvent le coût de remplacement.

Comment tester si mes tubes C70600 ont une faible teneur en fer ?

Envoyez un échantillon de tube à un laboratoire pour analyse OES. Ou utilisez un pistolet PMI sur place. Le test prend 10 secondes et coûte entre 50 et 100 $ par place s'il est externalisé.

L'assurance couvre-t-elle la défaillance du tube C70600 due à une faible teneur en fer ?

Généralement non. L'assurance couvre les accidents, et non les défauts matériels ou les problèmes de qualité des fournisseurs. L'acheteur est responsable de vérifier le matériel avant l'installation. C'est pourquoi les tests PMI sont essentiels.

Quel est le test le plus important avant d’installer les tubes C70600 ?

PMI (Identification Positive des Matières). Confirmez que le nickel est compris entre 9 et 11 % et le fer entre 1,0 et 1,8 % avant la mise en service d'un tube. Ce seul test évite 90 % des échecs précoces.

À quelle fréquence dois-je inspecter les tubes C70600 en service ?

Annuellement pour les systèmes critiques (centrales électriques, navires). Tous les 2 à 3 ans pour les systèmes moins critiques. Utilisez des tests par courants de Foucault. L’inspection visuelle à elle seule ne permet pas de détecter l’amincissement précoce des murs.

Les C70600 et C71500 peuvent-ils échouer pour les mêmes causes ?

Le n° C71500 résiste mieux au SCC de l’ammoniac et à l’érosion à grande vitesse que le C70600. Mais le C71500 échoue toujours en raison d'une faible teneur en fer (si le fournisseur triche) et de piqûres d'eau de mer stagnante.

Quelle est la panne la plus coûteuse à réparer ?

Ammoniac SCC sur un échangeur de chaleur à faisceau U-. L'ensemble du paquet doit être remplacé. Les tubes ne peuvent pas être réparés individuellement. Le coût peut dépasser 500 000 $ pour les gros lots.

Un traitement approprié de l’eau élimine-t-il toutes les pannes du C70600 ?

Non, mais cela en empêche la plupart. Maintenir le débit entre 1,0 et 3,0 m/s, maintenir l'ammoniac en dessous de 2 ppm, éviter les sulfures, rincer les systèmes stagnants. Même avec une eau parfaite, les tubes à faible teneur en fer échoueront toujours.

Méthodes de test

Test par courants de Foucault (ECT) selon ASTM E243 – 100 % des tubes

Test hydrostatique jusqu'à 20 MPa – 100% des tubes

PMI (XRF) pour la vérification des alliages – à chaque chaleur

Test de traction et de dureté – par chaleur

Test d’aplatissement et d’expansion – par chaleur

Examen microscopique des grains – par chaleur

Normes d'emballage

Embouts en plastique aux deux extrémités

Emballage individuel en polybag

Caisse en bois (NIMP15 fumigée) pour l'exportation

Papier résistant à l'humidité + déshydratant

Étiquette avec numéro de coulée, taille, quantité
