Caractéristiques du matériau
Conductivité et conductivité thermique : En raison de sa faible teneur en phosphore résiduel (0,004–0,012 %), le TP1 présente une conductivité électrique et thermique nettement supérieure à celle du TP2, avec une pureté du cuivre supérieure à 99,9 %.
Composition & Propriétés Mécaniques:
Composition : Cu+Ag supérieur ou égal à 99,85 %, teneur en phosphore (P) de 0,013 à 0,050 %, avec des traces d'argent pour améliorer la pureté.
Résistance à la traction : 200-360 MPa, allongement supérieur ou égal à 20 %, dureté HV 40-110, offrant un équilibre entre résistance et ductilité.
Propriétés de traitement:
Le TP1 démontre une excellente soudabilité et des performances de pliage à froid-, sans tendance à la « fragilisation par l'hydrogène ». Cependant, le traitement doit être effectué dans une atmosphère réductrice pour éviter l’oxydation.

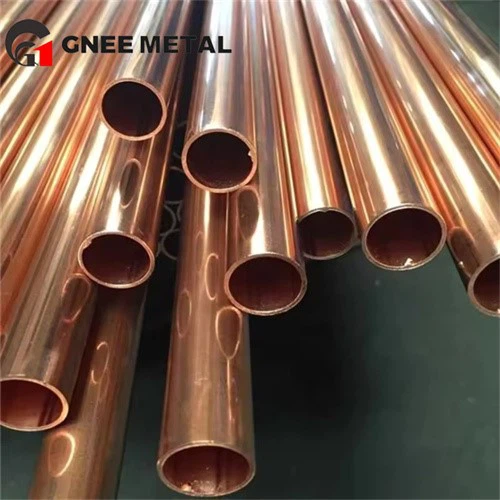

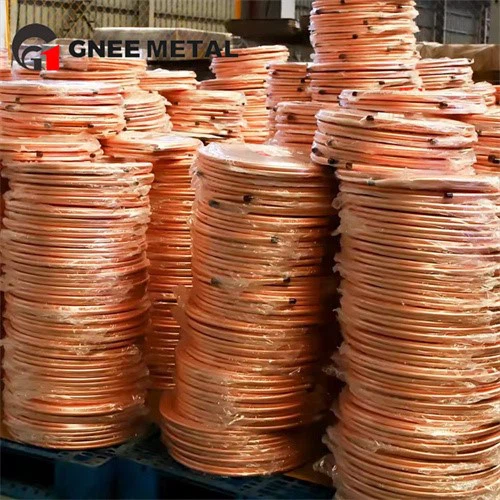

Nous fournissons des tuyaux en cuivre TP1/C12000
Systèmes d'échange de chaleur:Condenseurs, évaporateurs et tuyaux d'échangeur de chaleur, adaptés aux systèmes CVC.
Transport de fluides :Tuyaux de transfert d'essence/gaz, tuyaux de drainage, tubes de mines navales et autres applications-résistantes à la corrosion.
Électrique et mécanique : Connecteurs électriques, composants conducteurs, pièces de dissipation thermique et composants de wagons ferroviaires.
Cuivre TP1Désignation équivalente
| Norme / Pays | Désignation équivalente | Notes/Nom de la catégorie |
|---|---|---|
| Chine (GB/T) | TU1 (Norme Primaire) | Cuivre sans oxygène de qualité supérieure- (oxygène inférieur ou égal à 0,0005 %) |
| Chine (GB/T) | TP1 (Nom couramment utilisé) | Identique à TU1 en pratique |
| OIN | Cu-DE | Cuivre sans oxygène- (haute conductivité) |
| ASTM (États-Unis) | C10100 / C10200 | Cuivre électronique sans oxygène-(OFE) |
| FR (Europe) | Cu-OF1 (CW009A) | Cuivre sans oxygène-, supérieur ou égal à 99,99 % de Cu |
| JIS (Japon) | C1011 | Oxygène-Cuivre sans oxygène |
| DIN (Allemagne) | DE-Cu (2,0070) | Oxygène-Cuivre sans oxygène |
| Nom commun | Cuivre OFE (oxygène-électronique gratuite) | Degré de pureté le plus élevé pour les applications électroniques |
Comparaison du cuivre TP1 et TP2
| Fonctionnalité | Cuivre TP1 (C1020) | Cuivre TP2 (C1100) | Clé à retenir |
|---|---|---|---|
| Norme GB/T | TU1 (Oxygène Premium-Cuivre Libre) | TU2 (Oxygène standard-Cuivre libre) | TP1 répond à une norme de qualité-plus élevée. |
| Teneur en oxygène | Inférieur ou égal à 0,0005 % (extrêmement faible) | Inférieur ou égal à 0,001 % (très faible) | Différence fondamentale : TP1 est un véritable OFC, TP2 est un cuivre à faible teneur en oxygène. |
| Pureté (Cu+Ag) | Supérieur ou égal à 99,99 % | Supérieur ou égal à 99,95 % | TP1 a une pureté légèrement supérieure. |
| Propriété principale | Conductivité et conductivité thermique exceptionnelles. Résistance supérieure à la fragilisation par l’hydrogène. | Excellente conductivité et conductivité thermique. Très bonne ouvrabilité et soudabilité. | La différence de conductivité est minime pour la plupart des utilisations. Le TP1 excelle dans des conditions difficiles spécifiques. |
| Fragilisation par l'hydrogène | Excellente résistance. Sans danger dans les atmosphères réductrices (par exemple, l'hydrogène). | Bonne résistance, mais peut être sensible dans les environnements d'hydrogène à haute-température/haute-pression. | Le facteur de sélection critique. Pour les processus impliquant des atmosphères réductrices à haute-température, TP1 est obligatoire. |
| Applications courantes | Tubes électroniques sous-vide poussé, cibles de pulvérisation de semi-conducteurs, conducteurs critiques à haute-température. | Câbles d'alimentation, jeux de barres, guides d'ondes, bandes de transformateurs, canalisations générales, échangeurs de chaleur. | TP1 pour les applications-haut de gamme et critiques. TP2 pour les applications électriques/thermiques-à usage général. |
| Coût | Plus haut | Plus bas, plus économique | TP2 offre une meilleure rentabilité-pour les applications standards. |
| Disponibilité | Feuille, bande, tube, barre, fil. | Feuille, bande, tube, barre, fil (plus largement disponibles dans le commerce). | TP2 est généralement plus facile à trouver sous diverses formes. |
Comment choisir : Guide rapide
Choisissez Copper TP1 lorsque :
L'application implique des atmosphères réductrices à haute température (par exemple, recuit dans l'hydrogène).
Utilisé dans les environnements à ultra-vide poussé (par exemple, klystrons, cavités accélératrices).
Pour les composants semi-conducteurs les plus critiques (par exemple, les cibles de haute-pureté).
La résistance maximale aux défaillances induites par l'hydrogène-est la priorité absolue.
Choisissez Copper TP2 lorsque :
Pour la conduction électrique générale (barres omnibus, bobinages, câbles).
Pour les échangeurs de chaleur, la plomberie et la tuyauterie standard.
Une bonne soudabilité et formabilité sont nécessaires à moindre coût.
L'environnement ne présente pas de risque de fragilisation par l'hydrogène.
Bénéficiez d'une assistance technique dédiée
Tableau de plage dimensionnelle
Dans les normes de plomberie et de CVC, les tubes en cuivre sont généralement classés en trois types principaux en fonction de l'épaisseur de la paroi : type K, type L et type M.
Type K : A la paroi la plus épaisse. C'est le plus solide et le plus durable, principalement utilisé pour l'enfouissement souterrain, les applications à haute-pression et là où le niveau de protection le plus élevé est requis.
Type L : a une épaisseur de paroi moyenne. Il s'agit du type le plus courant et le plus polyvalent, largement utilisé pour les conduites d'alimentation en eau résidentielles et commerciales (chaude et froide) et pour de nombreuses applications CVC.
Type M : A la paroi la plus fine. Il convient aux conduites d'alimentation en eau résidentielles hors sol-à basse pression-et à certaines applications de drainage, offrant une solution rentable-là où les conditions le permettent.
Le diamètre extérieur (OD) est le même pour les trois types dans une taille nominale donnée. La différence réside dans le diamètre intérieur (ID), qui diminue à mesure que la paroi s'épaissit.
| Taille nominale (pouces) | Tapez K | Tapez L | Tapez M |
|---|---|---|---|
| Diamètre extérieur (OD) | Idem pour tous les types | ||
| Épaisseur de paroi | Le plus épais | Moyen | Le plus fin |
| Diamètre intérieur (ID) | Le plus petit | Moyen | Le plus grand |
| 1/2" | DE: 0,625" ID : 0,527" Mur : 0,049" |
DE: 0,625" ID : 0,545" Mur : 0,040" |
DE: 0,625" ID: 0,569" Mur : 0,028" |
| 3/4" | DE: 0,875" ID: 0,745" Mur : 0,065" |
DE: 0,875" ID: 0,785" Mur : 0,045" |
DE: 0,875" ID : 0,811" Mur : 0,032" |
| 1" | Diamètre extérieur : 1,125" ID : 0,995" Mur : 0,065" |
Diamètre extérieur : 1,125" ID: 1.025" Mur : 0,050" |
Diamètre extérieur : 1,125" ID: 1.055" Mur : 0,035" |
Notre gamme de produits
| Catégorie de produit | Formulaires de produits clés | Normes communes (exemples) | Applications/fonctionnalités typiques |
|---|---|---|---|
| Tiges et barres de cuivre | Tiges rondes, barres carrées, barres hexagonales | ASTM B187, C11000, C10200 ; EN 12163-66 ; JIS H3250 | Conducteurs électriques, pièces usinées, connecteurs, quincaillerie. Disponible en différentes températures (doux, dur). |
| Tubes et tuyaux en cuivre | Tubes sans soudure, longueurs droites, bobines (pour tubes flexibles) | ASTM B75, B280, B88 ; EN 12735 ; JIS H3300 | Plomberie, CVC/R, échangeurs de chaleur, conduites de gaz médicaux, systèmes hydrauliques. |
| Plaques et feuilles de cuivre | Plates (>6 mm d'épaisseur), Feuilles (<6mm thickness) | ASTM B152, C11000 ; EN 1652 ; JIS H3100 | Bardage architectural, fabrication industrielle, plaques de mise à la terre, traitement chimique. |
| Bandes et feuilles de cuivre | Bandes, rouleaux, feuilles de précision | ASTM B272, C11000 ; EN 1652 ; JIS H3100 | Contacts électriques, transformateurs, blindages, joints, incrustations décoratives. |
| Fils de cuivre | Fil de cuivre nu, fil toronné, barres omnibus | ASTM B1, B3, B187 ; EN 13601 ; JIS H3260 | Bobinages, câbles, jeux de barres, fixations, électrodes de soudage. |

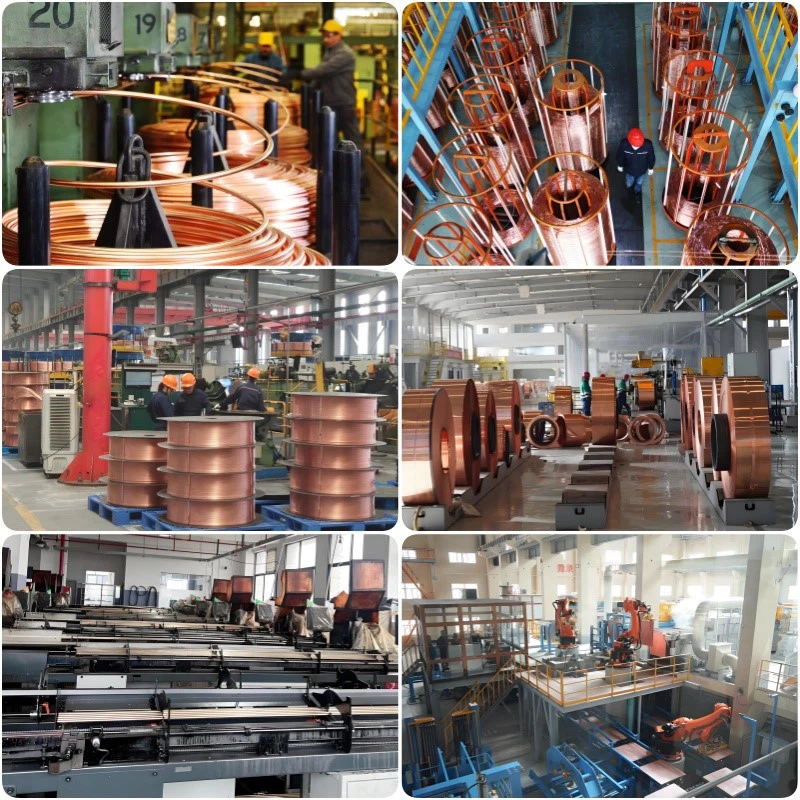

Notre usine
Notre usine est construite pour la précision et l'échelle dans la production de tiges, tubes, plaques, barres, fils et bandes de cuivre. Nous exploitons des équipements avancés tels que des systèmes de coulée continue ascendante pour les barres de cuivre sans oxygène-, des broyeurs à pèlerins contrôlés par CNC-pour les tubes sans soudure et des lignes de laminage de bandes automatisées avec-surveillance de l'épaisseur en temps réel. Tous les produits sont fabriqués pour répondre aux normes ASTM, DIN et spécifiques au client-, avec un contrôle du processus à chaque étape. Notre assurance qualité comprend l'analyse métallographique, les tests de conductivité et l'inspection de la qualité des surfaces via des comparateurs optiques. De la matière première au produit fini, nous garantissons la cohérence, les performances et la livraison dans les délais pour les partenaires industriels et OEM du monde entier.
